污泥回流偏心螺桿泵,污泥擠壓泵,污泥進料螺桿泵選型參數

時間：2013/3/30 來源：浙江揚子江泵業有限公司

G型單螺桿泵因橡膠桶選用多種彈性材料制成，所以這種G型單螺桿泵可以輸送粘度達到80%流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特性。其流量與轉速成正比，G型單螺桿泵結構緊湊，體積小，維修簡便。對介質的適應性強，流量平穩，壓力脈動小，自吸能力高。工作溫度可達120℃，如果需輸送120℃-350℃高溫介質，可定做。廣泛用于食品、冶金、造紙、印染、化工、化肥、制藥等工業部門。

一、污泥回流偏心螺桿泵,污泥擠壓泵,污泥進料螺桿泵性能參數（試驗介質20℃清水）

標準
型號
Standard model

每100轉理論流量
Theoretical flow(L)/100 revolutions

允許工作壓力(MPa)
Allowable max particulate size (mm)

允許大顆粒粒徑
Allowable max particulate size(mm)

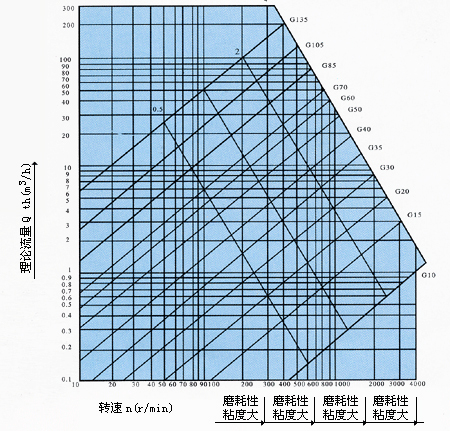

轉速流量近似成正比關系
Rotation flow is approximate to proportion

泵合理流量范圍(m3/h)
Rational flow range of pump(m³/h)

佳工作
轉速
Optimum working rotation velocity(r/min)

配套電機
功率(KW)
Power of the matching motor(kw)

吸入法蘭
Pump-in flange

排出法蘭
Pump-out flange

配套代號
與方式
Matching code and mode

泵400r/min 時流量(M3/h)
Flow(m³/h)when the pump is 400r/min

孔徑
(mm)
Orifice size (mm)

通徑
(mm)
Though oath (mm)

孔徑
(mm)
Orifice size (mm)

通徑
(mm)
through path (mm)

可選方式(代號)
Options(code)

有以下多種配套方式
A suite of configuration available as shown as below

G15-1

1.63

0-0.6

0.3

0.3-0.8

400-1000

0.55-0.75

125

110

1.2.3.4.
5.

1、表示6極電機直帶
Indicating the straight belt of motor with 6 steps
2、配減速箱與普通4極電機
With reducer casing and normal motor of 4 step
3、配減速箱與防暴電機
With reducer casing and rxplosion-proof motor
4、調速電機或無級變速電機直帶
Straight belt of variable speed motor or stepless variable speed motor
5、配減速箱與調速電機（或無級變速電機）
WIth reducer casing asd variable speed motor (or stepless variable speed motor)
6、采用皮帶輪減速背包式安裝
Installation of belt pulley by reducing kit
7、采用皮帶輪減速旁置式安裝
installation of belt pulley by side reducer
8、配減速箱與6極電機
With reducer casing and motor with 6steps
9、配減速箱與8極電機
With reducer casing and motor with 8 steps
注：客戶可根據工況需要選擇直立式安裝單螺桿泵
Note:Customers can select vertical single screw pump as required by the behaviors

G15-2

1.63

0-12

0.3

0.3-0.8

400-1000

0.75-1.1

125

110

G15-3

1.63

0-18

0.3

0.3-0.8

400-1000

1.1-1.5

125

110

G15-4

1.63

0-2.4

0.3

0.3-0.8

400-1000

1.5-2.2

125

110

G25-1

6.27

0-0.6

1.2

1-3.4

400-900

1.1-1.5

125

110

G25-2

6.27

0-1.2

1.2

1-3.4

400-900

1.5-2.2

125

110

G25-1A

12.65

0-0.6

2.4

2-5.5

400-900

1.5-2.2

125

110

G35-1

13.11

0-0.6

2.7

4-6

400-900

2.2-3

145

G35-2

13.11

0-1.2

2.7

4-6

400-900

3-4

145

G40-1

24.91

0-0.6

5.0

6-8

400-800

2.2-3

145

G40-2

24.90

0-1.2

5.0

6-8

300-600

4-4.5

160

G40-3

24.90

0-1.8

4.8

6-8

300-500

5.5-7.5

160

G40-4

24.90

0-2.4

4.5

6-8

300-500

7.5-11

180

100

145

G50-1

49.62

0-0.6

10.5

8-13

300-500

4-5.5

160

2.3.4.5

G50-2

49.62

0-1.2

10.5

8-13

300-500

7.5-11

170

100

160

G50-3

49.62

0-1.8

10.0

8-13

300-500

11-15

200

125

180

100

G50-4

49.62

0-2.4

10.0

8-13

250-400

15-18.5

200

125

180

100

G60-1

103.91

0-0.6

20.0

13-20

300-450

7.5-11

170

100

160

2.3.5.
6.7

G60-2

103.91

0-1.2

20.0

13-20

300-450

11-15

170

100

160

G60-3

103.91

0-1.8

20.0

13-20

300-400

15-18.5

200

125

180

100

G60-4

103.91

0-2.4

19.0

13-20

300-400

18.5-22

200

125

180

100

G70-1

105.10

0-0.6

24.0

20-24

300-450

11-15

200

125

180

100

G70-2

105.10

0-1.2

24.0

20-24

250-400

15-18.5

200

125

180

100

G70-A1

105.12

0-0.6

30.0

24-30

300-450

11-15

210

125

210

125

G85-1

221.60

0-0.6

43.0

30-35

250-350

15-18.5

210

125

210

125

G85-2

177.60

0-1.2

35.0

28-53

250-350

18.5-22

210

125

210

125

G85-3

201.60

0-1.8

40.0

30-35

250-350

30-37

280

200

295

200

G85-4

198.50

0-2.4

39.0

25-32

200-300

37-45

280

200

295

200

2.3.5.
6.7.8

G105-1

400.43

0-0.6

74.0

35-50

250-350

22-30

280

200

295

200

G105-2

400.43

0-1.2

74.0

35-50

250-350

37-45

280

200

295

200

2.3.5.
7.8.9

G110-1

532.40

0-0.6

105.0

50-80

200-300

22-30

280

200

295

200

G110-2

532.40

0-1.2

105.0

50-80

200-300

30-37

280

200

295

200

G110-3

532.40

0-1.8

100.0

50-80

200-300

37-45

280

200

295

200

G110-4

530.40

0-2.4

98.0

45-76

180-280

45-75

280

200

295

200

G120-1

764.64

0-0.6

146.0

80-110

200-300

30-37

280

200

295

200

G120-2

764.64

0-1.2

146.0

80-110

200-300

37-45

280

200

295

200

G135-1

835.58

0-0.6

160.0

110-130

150-280

37-45

280

200

295

200

G135-2

835.58

0-1.2

160.0

110-130

150-280

55-75

280

200

295

200

二、根據泵輸送介質的理化性能選擇泵的材料組合

	天然橡膠 NR	丁晴橡膠 NBR	食品橡膠 FOOD-ORTENTED RUBBER	乙丙橡膠 EPDM	氟橡膠 FPM
水（含污水） Water (includng waste water)	◎	◎	●	◎	●
動、植物油 Animal oil and vegetable oil	×	◎	●	×	◎
礦物油 Mineral oil	×	●	●	×	◎
氨水 Ammonia water	×	●	●	×	×
脂肪族濃劑 Fatty solvernts	×	×	×	×	●
芳香族濃劑 Aromatic solvents	×	×	×	×	●
濃堿 Thick alkaline	●	●	●	●	●
濃硝酸 thick nitric acid	×	×	×	×	▲
冰醋酸 glacial acetic acid	×	●	●	×	●
稀硫酸 thin sulfuric acid	×	×	×	●	●
濃硫酸 thick sulfuric acid	×	×	×	▲	●
稀鹽酸 thin hydrochioric acid	●	●	●	●	●
濃鹽酸 thick hydrochioric acid	×	×	×	●	●
熱水 Hot water	×	▲	▲	●	×
汽油 Gasoline	×	●	●	×	●
煤油 Kerosene	×	●	●	×	◎
柴油 Diesel oil	×	●	●	×	●
氯化烴 Chiorated hydrocarbon	×	×	×	×	▲
含酮類物料 Ketone containing materials	×	×	×	×	▲
含醇類物料 Alcohol containing materials	●	●	●	●	●
含脂類物料 Fat containing materials	×	×	×	●	×
含醚類物料 Easter containing materials	×	×	×	●	×
泥漿 Slurry	●	●	▲	●	▲
耐高溫度 Max.temperrature resistance	70℃	90℃	90℃	180℃	130℃
耐磨性 Wear resistance	◎	●	●	◎	◎
耐老化 Aging resistance	●	●	●	◎	◎
耐臭氧 Ozene resistance	×	×	×	◎	◎
耐輻射 Radiation resistance	▲	▲	▲	▲	×
耐燃性 Fire reasistance	×	●	●	◎	×
抗蒸汽 Steam resistance	●	●	●	◎	◎

　注：a、食品橡膠不含對人體有害的添加劑
NOte:a.the food-oriented rubber does not contain assitives detrimental to human health　
　　b、◎優　 ●良 ▲一般 ×不行

轉子、過流部件材質 Aterials for rotor and overcurrent parts	性能用途 Performance and applications
45 HT200	防腐能力差，適用一般介質 With poor corrosion resistance, it is suitable for ordinary media.
1Cr18Ni9Ti ZG1Cr18Ni9Ti	耐一般腐鐘介質 resist ordinary corrosive media
1Cr8Ni12Mo2Ti ZG1Cr18Ni12M02Ti	耐酸堿 resist acids and alkaline

三、如果介質中含有顆粒狀固體或纖維物時，應開始從下表中選擇適用的小規格的泵。
　　按輸送介質中含有大固體顆粒直徑和纖維長度選泵。
　　泵規格：
　　A、G型泵（單位：mm）
A、G type pumps

泵規格 Pumps specification	G15	G25	G35	G40	G50	G60	G70	G85	G110	G120	G135
允許大顆粒直徑 Allowable max.size of particle (m.m)	3	5	6	8	10	12	13	15	24	30	35
允許大纖維長度 Allowable max.length of fiber (mm)	40	60	80	100	120	150	160	200	280	300	520

　　B、TYG型泵（單位：mm）
B、TYG type pumps

泵規格 Pumps Specification	TYG2	TYG3	TYG4	TYG5	TYG6	TYG8	TYG10	TYG12	TYG14
允許大顆粒直徑 Allowable max.size of particle (m.m)	3	4	6	8	10	13	17	20	24
允許大纖維長度 Allowable max.length of fiber (mm)	25	37	50	63	75	100	125	150	175

　　介質中固體的含量一般不超過40%，如固體為粉末微粒時含量高可達60%或更高，如水煤液等。

四、按泵輸送不同的介質時的轉速范圍

五、按介質含有磨蝕性物料情況，泵所允許的高運行轉速。
　　A、G型泵

泵規格 pumps specification		無磨蝕 No wear	輕磨蝕 Light wea	中等磨蝕 Moderrate wear	嚴重磨蝕 Serious wear
G15	nmax(r/min)	2570	1290	720	385
G15	Qmax(m3/h)	2.15	1.08	0.6	0.32
G25	nmax(r/min)	1575	780	550	275
G25	Qmax(m3/h)	5.46	2.7	1.91	0.95
G35	nmax(r/min)	1250	720	520	265
G35	Qmax(m3/h)	8.77	5.05	3.65	1.86
G40	nmax(r/min)	1035	685	490	255
G40	Qmax(m3/h)	15.41	10.2	7.29	3.8
G50	nmax(r/min)	880	610	440	245
G50	Qmax(m3/h)	24.68	17.11	12.34	6.87
G60	nmax(r/min)	755	555	385	230
G60	Qmax(m3/h)	38.23	28.11	19.5	11.65
G70	nmax(r/min)	725	550	380	220
G70	Qmax(m3/h)	42.87	32.53	22.47	13.01
G85	nmax(r/min)	635	530	355	215
G85	Qmax(m3/h)	71.75	59.89	40.11	24.29
G110	nmax(r/min)	500	460	310	180
G110	Qmax(m3/h)	146.93	135.18	91.1	52.9
G120	nmax(r/min)	450	395	260	160
G120	Qmax(m3/h)	195.34	171.47	112.86	69.46
G135	nmax(r/min)	435	380	250	150
G135	Qmax(m3/h)	218.09	190.52	125.34	75.2

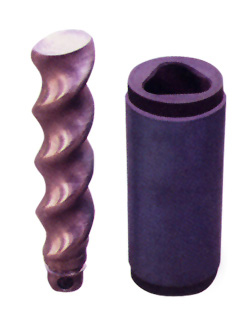

　　TYG型轉定子：
　　

　　B、TYG型泵

泵規格 pumps specification		無磨蝕 NO wear	輕磨蝕 Light wear	中等磨蝕 Moderate wear	嚴重磨蝕 Serious wear
TYG2	nmax(r/min)	3000	1600	890	475
TYG2	Qmax(m3/h)	3.66	1.95	1.09	0.58
TYG3	nmax(r/min)	2110	1060	740	370
TYG3	Qmax(m3/h)	8.82	4.43	3.09	1.55
TYG4	nmax(r/min)	1580	950	665	355
TYG4	Qmax(m3/h)	15.77	9.48	6.64	3.54
TYG5	nmax(r/min)	1270	890	635	350
TYG5	Qmax(m3/h)	24.87	17.43	12.43	6.85
TYG6	nmax(r/min)	1190	830	595	330
TYG6	Qmax(m3/h)	40.5	28.25	20.25	11.23
TYG8	nmax(r/min)	935	695	485	275
TYG8	Qmax(m3/h)	75.32	55.99	39.07	22.15
TYG10	nmax(r/min)	780	610	415	245
TYG10	Qmax(m3/h)	122.62	95.89	65.24	38.51
TYG12	nmax(r/min)	680	595	390	240
TYG12	Qmax(m3/h)	185.14	162	106.18	65.34
TYG14	nmax(r/min)	600	540	340	215
TYG14	Qmax(m3/h)	259.2	233.28	146.88	92.88

　　注：1、表列流量Qmax系統p=0時，相應轉速的理論值。
　　　　2、各類含磨蝕性物料介質舉例：
　　　　A、無磨蝕介質：淡水、油、漿汁、甘油、血液、肥皂水等；
　　　　B、輕磨蝕介質：軟質泥漿，含水95%以上的污泥，如活性污泥水，精糖廢液，農畜屎尿，工業廢等；
　　　　C、中等磨蝕介質：含有固體物料的泥漿，含水85%以上的泥漿，如涂料，糖蜜，研削液，石膏泥漿等；
　　　　D、嚴重磨蝕介質：水煤漿，含有磨蝕性物質的漿液，含水率50%以上的污泥，如研磨液，溫泉泥，PVC漿料
　　　　　，粘土，脫水占結劑等。
　　　　D、輸送介質的粘度也是選泵需要的一個因素，泵的運行轉速隨著介質的粘度而降低，若粘度達到150000
　　　　　mpa以上時，一般結構的泵無法吸入，則必須增設喂料器等特殊設計。　　

六按泵輸送介質粘度的合適轉速（粘度單位：mpa.s）
　　A、G型

泵規格 pumps specification		1～1500	1500～3000	3000～10000	10000～25000	25000～50000	50000～100000	100000～150000	150000以上
G15	nmax(r/min)	1685	1265	560	420	280	60	30
G15	Qmax(m3/h)	1.41	1.06	0.47	0.35	0.23	0.05	0.025
G25	nmax(r/min)	1110	870	380	280	200	50	25
G25	Qmax(m3/h)	3.85	3.01	1.32	0.97	0.69	0.17	0.087
G35	nmax(r/min)	1030	845	350	260	185	50	25
G35	Qmax(m3/h)	7.23	5.93	2.46	1.82	1.3	0.35	0.175
G40	nmax(r/min)	900	700	325	250	175	50	25
G40	Qmax(m3/h)	12.56	9.77	4.54	3.49	2.44	0.698	0.349
G50	nmax(r/min)	745	620	300	225	150	50	25
G50	Qmax(m3/h)	20.89	17.39	8.41	6.31	4.21	1.4	0.7
G60	nmax(r/min)	660	565	300	225	150	50	25
G60	Qmax(m3/h)	33.42	28.61	15.19	11.39	7.6	2.53	1.266
G70	nmax(r/min)	635	540	300	225	150	50	25
G70	Qmax(m3/h)	37.55	29.57	17.74	13.31	8.87	2.96	1.48
G85	nmax(r/min)	575	500	300	225	150	50	25
G85	Qmax(m3/h)	64.97	56.5	33.9	25.42	16.95	5.65	2.82
G110	nmax(r/min)	520	450	300	225	150	50	25
G110	Qmax(m3/h)	152.81	132.24	88.16	66.12	44.08	14.69	7.35
G120	nmax(r/min)	450	400	300	225	150	50	25
G120	Qmax(m3/h)	195.34	173.64	130.23	97.67	65.11	21.7	10.85
G135	nmax(r/min)	410	365	300	225	150	50	25
G135	Qmax(m3/h)	203.53	181.19	148.93	111.69	74.46	24.82	12.41

　　B、TYG型泵

泵規格 pumps specification		1～1500	1500～3000	3000～10000	10000～25000	25000～50000	50000～100000	100000～150000	150000以上
TYG2	nmax(r/min)	1800	1350	600	450	300	60	30
TYG2	Qmax(m3/h)	2.2	1.65	0.73	0.55	0.366	0.073	0.037
TYG3	nmax(r/min)	1250	980	420	310	220	50	25
TYG3	Qmax(m3/h)	5.23	4.1	1.76	1.3	0.92	0.21	0.1
TYG4	nmax(r/min)	1100	900	375	275	200	50	25
TYG4	Qmax(m3/h)	10.98	8.89	3.74	2.75	2	0.5	0.25
TYG5	nmax(r/min)	960	745	345	265	185	50	25
TYG5	Qmax(m3/h)	18.8	14.59	6.76	5.19	3.62	0.98	0.49
TYG6	nmax(r/min)	830	690	330	250	165	50	25
TYG6	Qmax(m3/h)	28.28	23.48	11.23	8.51	5.62	1.7	0.85
TYG8	nmax(r/min)	675	575	310	240	160	50	25
TYG8	Qmax(m3/h)	54.37	46.32	24.97	19.33	12.89	4.03	2.01
TYG10	nmax(r/min)	610	530	300	225	150	50	25
TYG10	Qmax(m3/h)	95.89	83.32	47.16	35.37	23.58	7.86	3.93
TYG12	nmax(r/min)	525	450	300	225	150	50	25
TYG12	Qmax(m3/h)	142.94	122.52	81.68	61.26	40.84	13.61	6.81
TYG14	nmax(r/min)	495	430	300	225	150	50	25
TYG14	Qmax(m3/h)	213.84	185.76	129.6	97.2	64.8	21.6	10.8

　　注：1、表列粘度是以牛頓液體為準的，對于漿液和乳膠應取其沉靜狀態時粘度的平均值。
　　　　2、表列流量Qmax系泵壓p=0時，相應轉nmax的理論值。
　　　　3、粘度超過150000mpa.s的介質，泵需要特殊設計。
　　根據以上表格、選定適合的泵，擇其大規格者，再按輸送壓力要求確定泵的級數請參看下表。

七、泵輸送不同介質時每級允許的增壓

泵規格 pump sepcification	介質含磨蝕物情況 Media with abrasives
泵規格 pump sepcification	無磨蝕 NO wear	輕磨蝕 Low wear	中等磨蝕 Moderate wear	嚴重磨蝕 serious wear
G15	0.45	0.4	0.3	0.2
G25～135	0.6	0.5	0.35	0.2
TYG2	0.55	0.5	0.35	0.25
TYG3～14	0.75	0.6	0.4	0.25

后，根據輸送介質的理論性質考慮泵的配套功率（下表）

八、泵輸送粘滯性介質所需功率倍數

粘度 Viscosity(mpa)	0～10000	10000～25000	25000～50000	50000～100000	100000～150000	150000以上
功率倍數 Multitude of power	1.0	1.05	1.1	1.2	1.25	特殊設計 Special design

備注：確定以上參數后，再按下表確定軸封和泵部材料組合

九、軸封和泵部材料組合

軸
封
shaft seal

P-軟添料密封。結構簡單，有自潤性，適用于重油，化工原料洗滌劑及有雜質的介質。
p-Soft packing seal, which is simply constructed and self-lubricating, suitable for heavy oil,chemicalraw matericals,detergents asd media with foreign matters.
Q-帶水環填料密封，外接潤滑液，可調整，適用于涂料，泥漿等高粘度低滲透性介質。
Q-packing seal with water ring .which connextsexternally to lubricant,and is asjustable asd suitable for media with high viscosity and low permeability such as paints and slurry.
V-單端面機械密封，一般適用于本身有自潤性，不含雜質的各種粘度介質，如原油，種化工原料等，壽命較長，密封可靠。
V-single end mechanical seal ,normally applying to media with various levels of viscosity which are self-lubricating, free of foreign matters ,such as crude oil ,various chemical raw matericals,it enjoys along lifecycle and reliable seal.
2V-雙端面機械密封，適用于介質本身有自潤性差，有毒，易燃易爆，易揮發，含有磨耗性顆粒及氣體，要求嚴格“零泄漏”密封。
2V-double-end mechanical seal suitable for media which are self-lubricating ,toxic ,flammable explosive volatile, and contain abrasive particulates and gases, and require "zero leak"seal.

材
料
組
合
Material composition

代號
codes

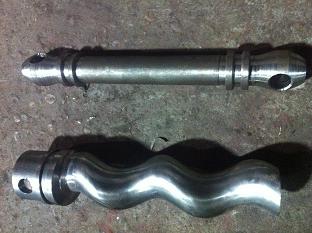

轉子
Rotors

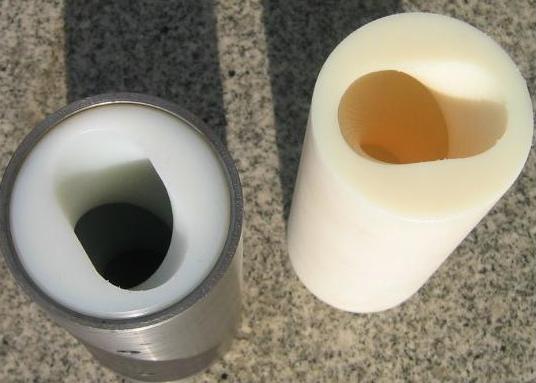

定子內襯
Liner for stators

過流部件
Overcurrent parts

M101

天然橡膠
Natual rubber

45、HT200

M102

1Gr18Ni9Ti

天然橡膠
Natual rubber

1Cr18Ni9Ti、ZG1CR18Ni9Ti
