CQ磁力補液泵結構圖與材料分析
時間：2013/3/29 來源：浙江揚子江泵業有限公司
在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，我公司生產的CQ系列磁力泵吸收了國內外領先水平的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美化。CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。
CQ型不銹鋼磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
CQ型不銹鋼磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
二、用途
泵的過流部件采用不銹鋼（304、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的佳選擇�？膳渲帽糜帽Ｗo器，在泵因斷流空轉或超負荷的情況下，保護器會自動斷開電源來達到保護泵的目的。
三、適用溫度
該泵的正常適用溫度為120度以內，如果需輸送高溫介質，可定做為高溫型（即CQB型），適用溫度可以在200度以上，也可定做帶保溫夾套對輸送的高溫介質進行保溫。

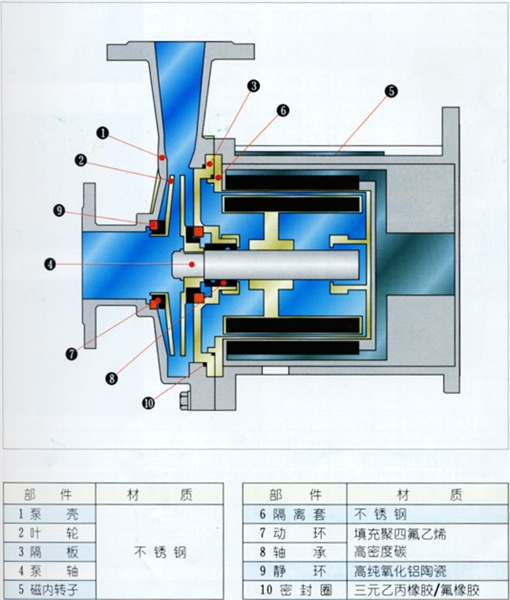

四、結構與材料
五、性能參數表
| 型號 | 口徑 | 流量 | 揚程 (m) |
電機功率 (kW) |
電 壓 (V) | 材 質 | ||
| 進口(mm) | 出口(mm) | (m3/h) | (L/min) | |||||
| 14CQ-5 | 14 | 10 | 1.2 | 20 | 5 | 0.12 | 220/380 | 304 不 銹 鋼 |
| 16CQ-8 | 16 | 12 | 1.8 | 25 | 8 | 0.18 | 220/380 | |
| 20CQ-12 | 20 | 12 | 3 | 50 | 12 | 0.37 | 220/380 | |
| 25CQ-15 | 25 | 20 | 6.6 | 110 | 15 | 1.1 | 380 | |
| 32CQ-15 | 32 | 25 | 6.6 | 110 | 15 | 1.1 | 380 | |
| 32CQ-25 | 32 | 25 | 6.6 | 110 | 25 | 1.1 | 380 | |
| 40CQ-20 | 40 | 32 | 10 | 180 | 20 | 2.2 | 380 | |
| 40CQ-32 | 40 | 32 | 11.5 | 200 | 32 | 4 | 380 | |
| 50CQ-25 | 50 | 40 | 14.4 | 240 | 25 | 4 | 380 | |
| 50CQ-32 | 50 | 40 | 13.2 | 220 | 32 | 4 | 380 | |
| 50CQ-50 | 50 | 32 | 7.8 | 130 | 50 | 5.5 | 380 | |
| 65CQ-25 | 65 | 50 | 16.8 | 280 | 25 | 5.5 | 380 | |
| 65CQ-32 | 65 | 50 | 25 | 450 | 32 | 7.5 | 380 | |
| 80CQ-32 | 80 | 65 | 50 | 850 | 32 | 11 | 380 | |
| 80CQ-50 | 80 | 65 | 50 | 850 | 50 | 15 | 380 | |
| 100CQ-32 | 100 | 80 | 60 | 1000 | 32 | 15 | 380 | |
| 100CQ-50 | 100 | 80 | 60 | 1000 | 50 | 18.5 | 3 | |
