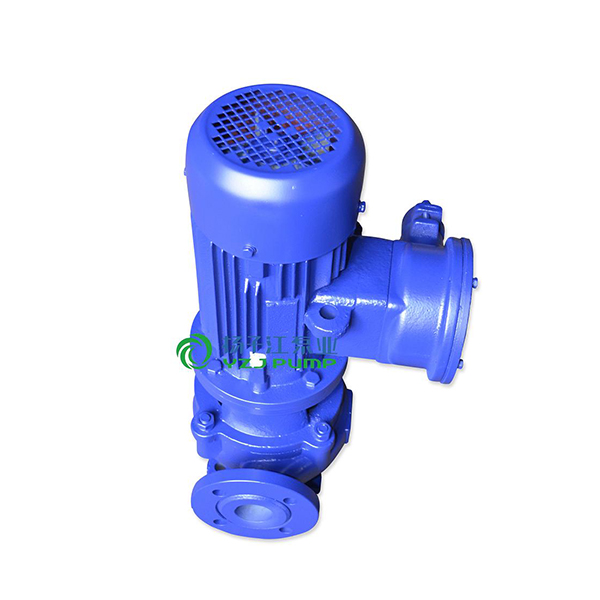

IGF型防爆襯氟管道泵
流量（Q）2.5-400m3/h
揚程（H）15-80m
工作壓力（P）2.5MPa
目錄
產品概述
氟塑料是當今世界優秀的耐腐蝕材料，揚子江泵業選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎 上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。
產品特點
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。
3、軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。
4、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
使用范圍
IGF型襯氟管道泵適用于-85℃~+200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門.
性能參數
流量（Q）2.5-400m3/h
揚程（H）15-80m
工作壓力（P）2.5MPa
設計特點
（1）泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
（2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
（3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
（4）安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
（5）可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
（6）可根據管路布置的要求采用泵的豎式和橫式安裝。
性能參數
| 型 號 | 流 量 | 揚 程 | 轉 速 | 功率 |
| m3/h | m | r/min | KW | |
|
GBF25-125
|
4 | 20 | 2900 | 0.75/1.1 |
|
GBF25-125A
|
3.6 | 20 | 2900 | 0.55/0.75 |
|
GBF25-160
|
4 | 32 | 2900 | 1.5/2.2 |
|
GBF25-160A
|
3.7 | 32 | 2900 | 1.1/1.5 |
|
GBF40-125
|
6.3 | 20 | 2900 | 1.1/1.5 |
|
GBF40-125A
|
5.6 | 16 | 2900 | 0.75/1.1 |
|
GBF40-160
|
6.3 | 32 | 2900 | 2.2/3 |
|
GBF40-160A
|
5.9 | 28 | 2900 | 1.5/2.2 |
|
GBF40-200
|
6.3 | 50 | 2900 | 4/5.5 |
|
GBF40-200A
|
5.9 | 44 | 2900 | 3/4 |
|
GBF50-125
|
12.5 | 20 | 2900 | 1.5/2.2 |
|
GBF50-125A
|
11 | 16 | 2900 | 1.1/1.5 |
|
GBF50-160
|
12.5 | 32 | 2900 | 3/4 |
|
GBF50-160A
|
11.7 | 28 | 2900 | 2.2/3 |
|
GBF50-200
|
12.5 | 50 | 2900 | 5.5/7.5 |
|
GBF50-200A
|
11.7 | 44 | 2900 | 4/5.5 |
|
GBF65-125
|
25 | 20 | 2900 | 3/4 |
|
GBF65-125A
|
22.3 | 16 | 2900 | 2.2/3 |
|
GBF65-160
|
25 | 32 | 2900 | 4/5.5 |
|
GBF65-160A
|
23.4 | 28 | 2900 | 4/5.5 |
|
GBF65-200
|
25 | 50 | 2900 | 7.5/11 |
|
GBF65-200A
|
23.5 | 44 | 2900 | 7.5/11 |
|
GBF80-125
|
50 | 20 | 2900 | 5.5/7.5 |
|
GBF80-125A
|
45 | 16 | 2900 | 4/5.5 |
|
GBF80-160
|
50 | 32 | 2900 | 7.5/11 |
|
GBF80-160A
|
46.7 | 28 | 2900 | 7.5/11 |
|
GBF80-200
|
50 | 50 | 2900 | 15/18.5 |
|
GBF80-200A
|
47 | 44 | 2900 | 11/15 |
|
GBF100-125
|
100 | 20 | 2900 | 11/15 |
|
GBF100-125A
|
89 | 16 | 2900 | 7.5/11 |
|
GBF100-160
|
100 | 32 | 2900 | 15/18.5 |
|
GBF100-160A
|
93.5 | 28 | 2900 | 11/15 |
|
GBF100-200
|
100 | 50 | 2900 | 22/30 |
|
GBF100-200A
|
93.5 | 44 | 2900 | 18.5/22 |
|
GBF125-125
|
160 | 20 | 2900 | 15/18.5 |
|
GBF125-125A
|
143 | 16 | 2900 | 11/15 |
|
GBF125-160
|
160 | 32 | 2900 | 22/30 |
|
GBF125-160A
|
150 | 28 | 2900 | 18.5/22 |
|
GBF150-125
|
160 | 20 | 2900 | 15/18.5 |
|
GBF150-125A
|
150 | 16 | 2900 | 11/15 |
|
GBF150-160
|
160 | 32 | 2900 | 22/30 |
|
GBF150-160A
|
150 | 28 | 2900 | 18.5/22 |
| 型號 |
流量 m3/h |
揚程 m |
效率 % |
轉速 r/min |
口徑 mm |
電機功率 KW |
| 25IGF-2.5-15 | 2.5 | 15 | 34 | 2900 | 25 | 0.75 |
| 32IGF5-20 | 5 | 20 | 44 | 2900 | 32 | 0.75 |
| 40IGF6-20 | 6 | 20 | 46 | 2900 | 40 | 0.75 |
| 40IGF9-30 | 9 | 30 | 40 | 2900 | 40 | 2.2 |
| 40IGF15-50 | 15 | 50 | 46 | 2900 | 40 | 4 |
| 50IGF10-15 | 10 | 15 | 57 | 2900 | 50 | 0.75 |
| 50IGF15-30 | 15 | 30 | 51 | 2900 | 50 | 2.2 |
| 50IGF20-50 | 20 | 50 | 58 | 2900 | 50 | 4 |
| 65IGF30-15 | 30 | 15 | 66 | 2900 | 65 | 2.2 |
| 65IGF30-27 | 30 | 27 | 60 | 2900 | 65 | 5.5 |
| 65IGF30-50 | 30 | 50 | 54 | 2900 | 65 | 7.5 |
| 80IGF35-20 | 35 | 20 | 67 | 2900 | 80 | 4 |
| 80IGF45-50 | 45 | 50 | 66 | 2900 | 80 | 15 |
| 80IGF50-30 | 50 | 30 | 71 | 2900 | 80 | 7.5 |
| 80IGF50-80 | 50 | 80 | 59 | 2900 | 80 | 22 |
| 100IGF40-18 | 40 | 18 | 35 | 2900 | 100 | 4 |
| 100IGF45-50 | 45 | 50 | 46 | 2900 | 100 | 15 |
| 100IGF50-30 | 50 | 30 | 47 | 2900 | 100 | 7.5 |
| 125IGF80-18 | 80 | 18 | 68 | 1450 | 125 | 7.5 |
| 150IGF100-15 | 100 | 15 | 77 | 1450 | 150 | 7.5 |
| 150IGF140-26 | 140 | 26 | 73 | 1450 | 150 | 18.5 |
| 150IGF160-50 | 160 | 50 | 68 | 1450 | 150 | 37 |
| 200IGF200-20 | 200 | 20 | 79 | 1450 | 200 | 18.5 |
| 200IGF400-20 | 400 | 20 | 80 | 1450 | 200 | 30 |
