產品中心 PRODUCTS LIST
磁力泵系列
您當前位置:網站首頁 >> 產品中心 >> 磁力泵系列 >> ZCQ型自吸式磁力泵
  • ZCQ型自吸式磁力泵
  • ZCQ型自吸式磁力泵
  • ZCQ型自吸式磁力泵
  • ZCQ型自吸式磁力泵

ZCQ型自吸式磁力泵

ZCQ型磁力自吸泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便,可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體,以及循環水設備配套,特別是易漏、易燃、易爆液體的抽送。因此,它是有廣泛的用途,我們真誠地向用戶推薦這種產品。

目錄

ZCQ型自吸式磁力泵產品概述

      ZCQ型自吸式磁力泵,(以下簡稱自吸泵)是根據眾用戶的要求,在CQ型磁力泵的基礎上吸取國外新技術,并經過本廠工程技術人員反復研究試驗而成功的新產品,其性能達到國外同類產品九十年代先進水平。該泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病,泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石器等材料制造,即有CQ型磁力驅動泵的功能,又集自吸于一身,不需底閥和引灌水、自吸高度4米。

ZCQ型自吸式磁力泵主要特點

      ZCQ型磁力自吸泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便,可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體,以及循環水設備配套,特別是易漏、易燃、易爆液體的抽送。因此,它是有廣泛的用途,我們真誠地向用戶推薦這種產品。

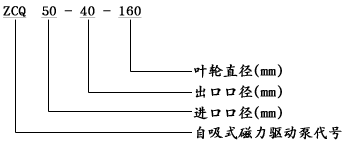

ZCQ型自吸式磁力泵型號意義

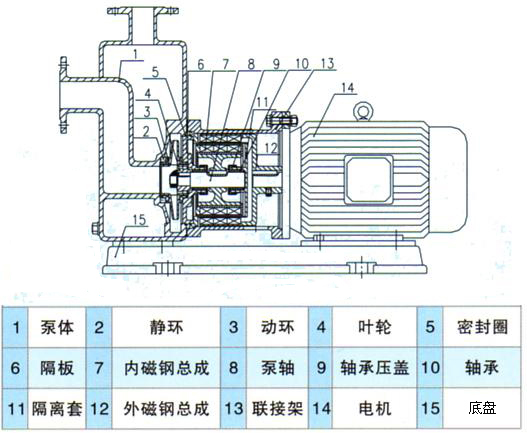

ZCQ型自吸式磁力泵結構簡圖



ZCQ型自吸式磁力泵性能參數表

型號 流量 (m3/h) 揚程 (m) 電機功率 (kw) 吸程 (m)
20-12-110 3 12 0.37 4
25-20-115 6.6 15 1.1 4
32-25-115 6.6 15 1.1 4
32-25-145 6.6 25 1.1 4
40-32-132 10.8 20 2.2 4
40-32-160 12 32 4 4
50-40-145 14.4 25 4 4
50-40-160 13.2 32 4 4
65-50-145 16.8 25 5.5 4
65-50-160 27 32 7.5 4
80-65-160 51 32 15 4
80-50-200 51 50 22 4
80-50-250 51 80 37 4
100-80-160 100 32 22 4
100-65-200 100 50 37 4
100-65-250 100 80 55 4

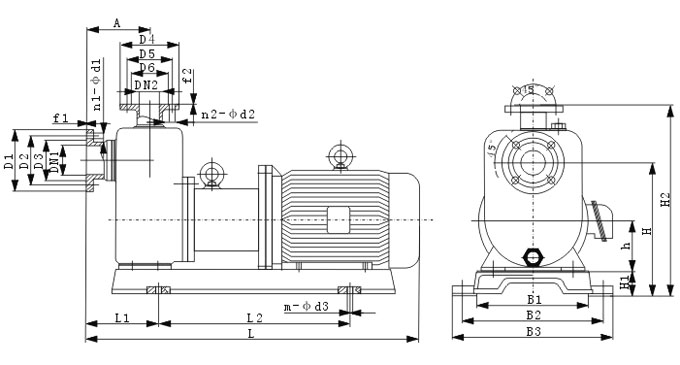

ZCQ型自吸式磁力泵安裝尺寸圖


型號 A B1 B2 B3 h H H1 H2 L L1 L2 m-φd3
ZCQ25-20-115 132 170 216 240 80 290 70 400 410 150 300 4-φ11.5
ZCQ32-25-115 132 170 216 240 80 290 70 400 410 150 300 4-φ11.5
ZCQ32-25-145 132 170 216 240 80 290 70 400 410 150 300 4-φ11.5
ZCQ40-32-132 140 170 216 240 90 290 70 400 640 175 360 4-φ11.5
ZCQ40-32-160 145 235 290 330 112 315 80 415 705 175 400 4-φ13.5
ZCQ50-32-125 145 235 290 330 112 350 80 480 790 180 420 4-φ13.5
ZCQ50-32-160 150 235 290 330 112 350 80 480 790 180 420 4-φ13.5
ZCQ50-32-200 150 270 316 350 132 420 82 615 870 210 500 4-φ13.5
ZCQ65-50-125 180 270 316 350 132 400 82 590 830 210 450 4-φ13.5
ZCQ65-50-160 180 270 316 350 132 400 82 590 870 210 500 4-φ13.5
ZCQ65-40-200 180 340 400 440 160 446 96 650 1040 230 610 4-φ18.5
ZCQ80-65-125 200 270 316 350 132 446 82 630 960 230 520 4-φ13.5
ZCQ80-65-160 200 340 400 440 160 446 96 630 1060 230 610 4-φ18.5
ZCQ80-50-200 200 340 400 440 180 470 96 680 1090 230 610 4-φ18.5
ZCQ80-50-250 200 375 460 510 220 510 100 760 1250 280 700 4-φ28
ZCQ100-80-160 240 340 400 440 180 465 96 650 1090 250 700 4-φ24
ZCQ100-65-200 240 375 460 510 220 510 100 760 1250 280 700 4-φ28
ZCQ100-65-250 240 435 520 570 280 620 120 860 1410 300 880 4-φ28

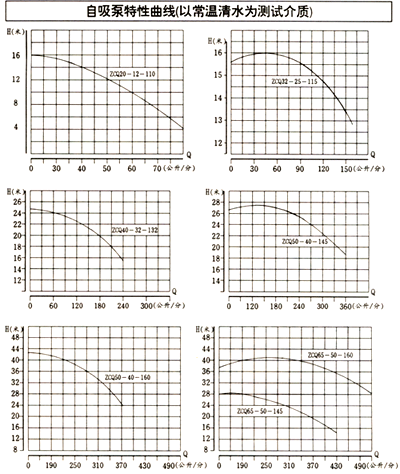

ZCQ型自吸式磁力泵性能曲線圖

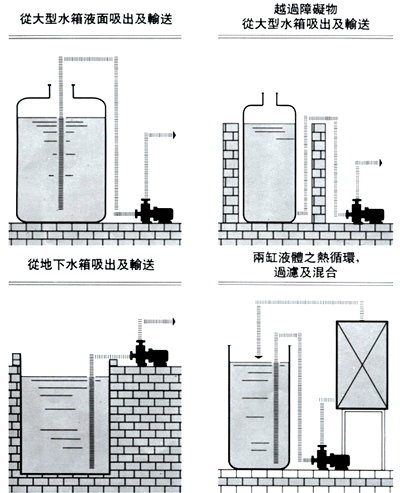

ZCQ型自吸式磁力泵裝置實例



安裝和使用

1、開箱后檢查泵銘牌,校對自吸泵產品主要參數是否與使用要求相符。

2、自吸泵應水平安裝,泵體不得承受管路重量。

3、泵與管路應保持良好的密封。

4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象,各緊固體要牢固。

5、擰開泵上方的加水螺栓,加入儲液水少于泵體容積的三分這二,旋緊螺栓。

6、接上電源試轉一下,從電機端看,運轉是否與泵轉向標記一致。

7、泵停止工作前,先關閉排出閥門,再關閉電源,后關閉吸入管閥門。

ZCQ型自吸式磁力泵使用注意事項

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以絕對禁止空動轉,同時避免在工作中途停電后再啟動時所造成時空載運轉。

2、被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。

3、泵在使用中環境溫度應小于40℃,電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許范圍內(詳見附表).金屬泵的使用溫度<100℃,被輸送的介質比重≤1.3;介質比重<1.3時,將影響技術性能。

5、對于輸送液為易沉淀結晶的介質,使用后應及時清洗,排凈泵內積液。

6、自吸泵運行500小時后,應拆檢軸承和端面動環的磨損情況,若軸承和軸套的間隙大于0.5-1mm,葉輪軸向竄動0.5~2mm時,應更換軸承和軸向動環。

ZCQ型自吸式磁力泵故障原因及解決方法

故障形式 產生原因 排除方法
自吸式磁力泵不出水  a、水泵反轉  改變電機接線
 b、進水管道漏氣  杜絕漏氣
 c、泵腔蓄水太少  增加蓄水量
 d、電壓太高,啟動時聯軸器打滑  調正電壓
 e、吸程太高  降低砂安裝位置
 f、閥門沒有打開  校正或更改閥門
自吸式磁力泵流量不足  a、吸入管徑太小或淤塞  調換進水管
 b、葉輪流道阻塞  清洗葉輪
 c、揚程過高  開大出水閥
 d、轉速不夠  恢復額定轉速
自吸式磁力泵揚程過低  a、流量過大  關小出水閥
 b、轉速太低  恢復額定轉速
自吸式磁力泵噪音太大  a、軸嚴重磨損  更換泵軸
 b、軸套嚴重磨損  更換軸套
 c、驅動磁鋼杯與隔離套接觸  拆除泵頭重新組裝
 d、密封環與葉輪研磨  更換止推環、密封環
自吸式磁力泵漏液      O型密封圈損壞  更換O型密封圈
