直聯旋片泵的原理及使用注意事項
時間：2012/3/28 來源：浙江揚子江泵業有限公司
|
為了獲得真空，就必須將容器中的空氣抽出，真空泵就是能將容器中的空氣抽出從而獲得真空的裝置. 2XZ型直聯旋片式真空泵系雙級高速直聯旋片式真空泵，本泵是用來對密封容器抽除氣體而獲得真空的基本設備，它可單獨使用，也可作為各類高真空系統的前級泵和預抽泵。 該系列泵具有低嗓聲、停泵不返油、啟動容易等優點，泵上裝有氣鎮閥，可抽除規定的可凝性蒸氣.本泵不能抽除含氧過高的，腐蝕性的，有爆炸性的或有毒的，以及含有穎粒塵埃的氣體，也不能做壓縮泵、輸氣泵使用. 1.工作原理與構造 該泵是一種容積泵，它借助于滑片在泵腔中連續運轉，使泵腔被滑片分成兩個不同區域的容積周期地?cái)U(kuò)大與縮小，而將氣體吸進、壓縮與排出，達到容器被抽真空。 本泵是由兩個工作室前后串聯同向等速旋轉，被抽氣體由前級泵腔抽入，經過壓縮被排入后級泵腔再經過壓縮，排出泵腔.通過減霧器排出泵外，如圖1所示. |

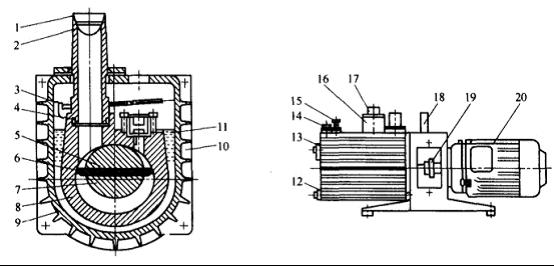

 圖1 旋片式真空泵結構示意圖 1-進氣管；2-濾網；3-擋油板；4-進氣管“O”形；5-旋片彈簧；6-旋片； 7-轉子；8-定子；9-油箱；10-真空泵油；11-排氣閥門；12-放泊螺塞； 13-油標；14-加油螺塞；15-氣鎮閥；16-減霧器；17-排氣管； 18-手柄；19-聯軸器；20-電機 |
|
2.使用方法和注意事項 ①先擰開圖1中14加油螺塞，從加油孔中加油至油標2/3(因出廠運輸關系，真空泵腔內無泵油灌入).后從進氣管孔內1加人少許泵油(可能因出廠時間太長，引起泵腔內干燥)以潤滑泵腔，避免開機后出現咬死、發熱現象。泵油選用一號真空泵油，也可選用轎車進口輕質高級汽油代替，如:殼牌轎車機油。 ②按規定接上電源線(三相電機要注意電機旋轉方向應與泵支架上的箭頭方向一致)，拿掉排氣管17上的橡皮塞帽，空運轉一下，再開始正常工作。 ③與泵進氣管口的連接管道不宜過長，千萬注意檢查真空泵外連接管道、接頭及容器絕對不能漏氣，要密封。否則影響極限真空，及真空泵壽命。 ④泵的工作環境:溫度5-40℃范圍內，相對濕度不大于85%，進氣口壓力小于1.3×103Pa的條件下工作.對抽速在0.5L/s以上真空泵，均裝有氣鎮閥.如相對濕度較高，可打開氣鎮閥凈化，以凈化泵油及延長泵油使用時間。凈化完畢后及時關死。 ⑤此泵抽氣口連續敞通大氣運轉，不得超過3min。 |
