QBY-50/65不銹鋼四氟氣動隔膜泵
時間：2011/10/12 來源：浙江揚子江泵業有限公司
QBY-50/65不銹鋼氣動隔膜泵工作原理：
QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的好多優點。
- 不需灌引水，吸程高達7ｍ，揚程達70ｍ，出口壓力≥6kgf/cm;
- 流動寬敞，通過性能好，允許通過大顆粒直徑達10ｍｍ。抽送泥漿、雜質時，對泵磨損甚微;
- 揚程、流量可通過氣閥開度實現無級調節（氣壓調節1-7kgf/cm之間）；
- 該泵無旋轉部件，沒有軸封，隔膜將抽送的介質于泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏，所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
- 不必用電，在易燃、易爆場合所使用安全可靠；
- 可以浸沒在介質中工作；
- 使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運動或突然停機，泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當符合恢復正常后，又能自動啟動運行；
- 結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，連桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
- 可輸送較粘的液體(粘度在1萬厘泊以下)；
- 本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點
| 工作原理 在泵的兩個對稱工作腔中中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由進入配氣閥，使膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖；室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。 |
1、泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等； 2、泵吸油漆、顏料、膠水、粘合劑等； 3、泵吸各種瓦、瓷、磚器及陶器釉漿等； 4、泵吸各種磨料、腐蝕劑、清洗油垢等； 5、泵吸各種劇毒、易燃、易揮發液體等； 6、泵吸各種污水水泥灌漿及灰漿等； 7、泵吸各種強酸、強堿、強腐蝕液體等； 8、作為各種固液分離設備的前級送壓裝置

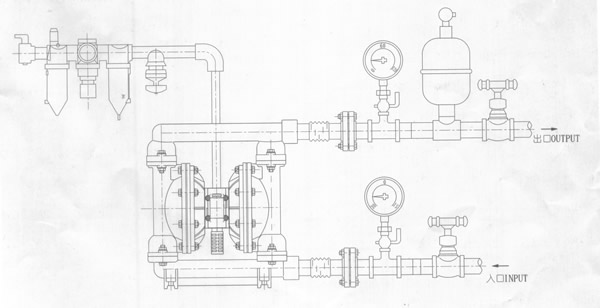

系統連接示意圖
| 型號 | A | B | C | D | H | H1 | H2 | φ | 底腳螺栓 | 泵進口尺寸 | 泵出口尺寸 | 進氣口外徑 |
| QBY-15鑄鐵 | 140 | B向無孔 | 180 | 140 | 250 | 4 | 8 | 1/2"絲扣活接頭 | 1/2"絲扣活接頭 | 8 | ||
| QBY-15鋁合金 | 140 | B向無孔 | 180 | 140 | 250 | 0 | 8 | 1/2"絲扣活接頭 | 1/2"絲扣活接頭 | 8 | ||
| QBY-15不銹鋼 | 140 | B向無孔 | 180 | 140 | 245 | 4 | 8 | 1/2"絲扣活接頭 | 1/2"絲扣活接頭 | 8 | ||
| QBY-25鑄鐵 | 206 | 175 | 355 | 230 | 500 | 46 | 10 | 1"絲扣活接頭 | 1"絲扣活接頭 | 10 | ||
| QBY-25鋁合金 | 210 | 175 | 350 | 230 | 495 | 45 | 10 | 1"絲扣活接頭 | 1"絲扣活接頭 | 10 | ||
| QBY-25不銹鋼 | 220 | 175 | 350 | 230 | 485 | 57 | 10 | 1"絲扣活接頭 | 1"絲扣活接頭 | 10 | ||
| QBY-40鑄鐵 | 206 | 175 | 355 | 230 | 505 | 50 | 10 | 11/2"絲扣活接頭 | 11/2""絲扣活接頭 | 10 | ||
| QBY-40鋁合金 | 210 | 175 | 350 | 230 | 500 | 50 | 10 | 11/2"絲扣活接頭 | 11/2""絲扣活接頭 | 10 | ||
| QBY-40不銹鋼 | 220 | 175 | 350 | 230 | 490 | 60 | 10 | 11/2"絲扣活接頭 | 11/2""絲扣活接頭 | 10 | ||
| QBY-50/65鑄鐵 | 340 | 240 | 540 | 340 | 765 | 75 | 12 | 2"法蘭 | 2"法蘭 | 16 | ||
| QBY-50/65鋁合金 | 340 | 240 | 540 | 340 | 765 | 75 | 12 | 2"法蘭 | 2"法蘭 | 16 | ||
| QBY-50/65不銹鋼 | 340 | 240 | 540 | 340 | 785 | 75 | 12 | 2"法蘭 | 2"法蘭 | 16 | ||
| QBY-80鑄鐵 | 360 | 250 | 590 | 450 | 915 | 100 | 855 | 14 | 3"法蘭 | 3"法蘭 | 16 | |
| QBY-80鋁合金 | 360 | 250 | 590 | 450 | 915 | 100 | 855 | 14 | 3"法蘭 | 3"法蘭 | 16 | |
| QBY-80不銹鋼 | 360 | 250 | 590 | 450 | 900 | 100 | 830 | 14 | 3"法蘭 | 3"法蘭 | 16 | |
| QBY-100鑄鐵 | 360 | 250 | 590 | 450 | 915 | 100 | 845 | 175 | 14 | 4"法蘭 | 4"法蘭 | 16 |
| QBY-100鋁合金 | 360 | 250 | 590 | 450 | 915 | 100 | 855 | 175 | 14 | 4"法蘭 | 4"法蘭 | 16 |
| QBY-100不銹鋼 | 360 | 250 | 590 | 450 | 900 | 100 | 835 | 175 | 14 | 4"法蘭 | 4"法蘭 | 16 |
