W型漩渦泵使用范圍及性能參數
時間：2020/8/8 來源：浙江揚子江泵業有限公司
W型漩渦泵是單級懸臂式漩渦泵，泵的進、出口方向為垂直向上。旋渦式葉輪可在軸上沿軸向自由移動，以保證葉輪與泵體、泵蓋之間的軸間間隙兩側相等，允許用紙墊調整間隙。泵的軸封形式分填料和單端面機械密封兩種，泵和電動機合裝在共同底座上。

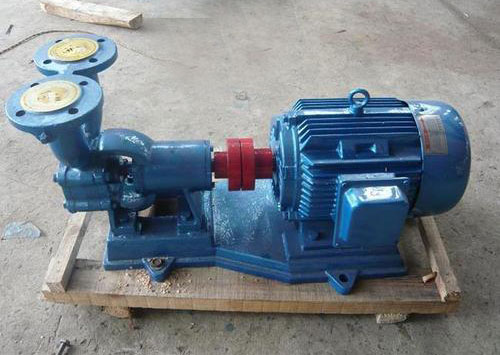

W型漩渦泵
W型漩渦泵使用范圍
W型漩渦泵用于輸送溫度-20℃～+80℃粘度不大于5E，無腐蝕性、無固體顆粒的液體。該泵具有體積小，重量輕，外觀大方，便于維修的特點，適用于化工、石油、輕紡、電力和其它廠礦的工業生產用水，鍋爐給水，暖氣送水，高樓、消防、除熱循環送水，制造冷凍防暑降溫飲料及食堂、飲食業食具消毒的高壓送水等廣泛用途。該泵大流量為14.4m3/h，小流量為0.7m3/h;大揚程為105m，小揚程為20m;配套功率：大為11kW，小為0.75kW;轉速均為2900r/min。
W型漩渦泵性能參數
| 型 號 |
流量 (m3/h) |
揚程 (m) |
轉速 (r/min) |
功率 (kw) |
| 1W2.4-10.5(單級) | 2.4 | 105 | 2900 | 3 |
| 1W2.5-12(單級) | 2.5 | 120 | 2900 | 3 |
| 25W-25(單級) | 1.44 | 25 | 2900 | 0.75 |
| 32W-30(單級) | 2.88 | 30 | 2900 | 1.5 |
| 32W-75(單級) | 2.88 | 75 | 2900 | 4 |
| 40W-40(單級) | 5.4 | 40 | 2900 | 4 |
| 40W-90(單級) | 5.4 | 90 | 2900 | 7.5 |
| 50W-45(單級) | 9 | 45 | 2900 | 5.5 |
| 65W-50(單級) | 14.4 | 50 | 2900 | 11 |
| 1.58D-0.7(單級) | 2.4 | 105 | 1450 | 3 |
