管道泵選型基本原則應是根據工藝流程，給排水要求，從五個方面加以考慮，既液體輸送量、裝置揚程、液體性質、管路布置以及操作運轉條件等。下面我們來一起來了解一下管道泵選型基本原則及管道泵選型方法和步驟。

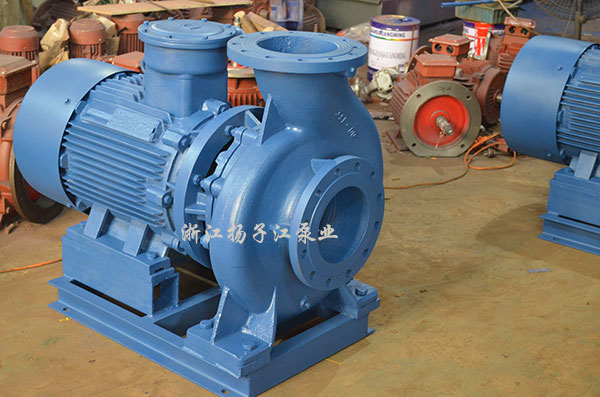

ISW臥式管道泵

管道泵選型基本原則

1、應滿足泵站設計流量、設計揚程及不同時期供排水的要求。

2、在平均揚程時，管道泵應在高效區運行;在最高及最低揚程時，管道泵應能安全穩定運行，不離開管道泵的高效區工作范圍。在設計標準的各種工況下，管道泵機組不出現汽蝕、振動和超載等現象。

3、應選用性能良好、高效區寬廣、與泵站揚程、流量變化相適應的泵型。優先選用國家推薦的系列產品。當系列產品不能滿足要求時，可按規定程序研發試制新產品。對于揚程變幅較大的泵站.宜選用H-Q曲線陡降型的管道泵;對于流量變化較大的泵站，宜采用H-Q曲線平緩的管道泵。

4、所選管道泵的型號和臺數應使泵站建設成本(設備費和土建投資總和)最少.且易于施工、運行、維修和管理。

5、對梯級提管道泵站，管道泵的型號和臺數應確保上下級泵站之間的流量協調要求，盡址避免或減少因流量配合不當而導致下級泵站的流量不足或流最過大而棄水。

6、對于葉輪直徑大于1600 mm的軸流泵和混流泵.應有裝置模型試驗資料;當對過流部件型線作較大更改時，應重新進行裝置模型試驗。

7、盡量兼顧水利綜合利用開發的特點。

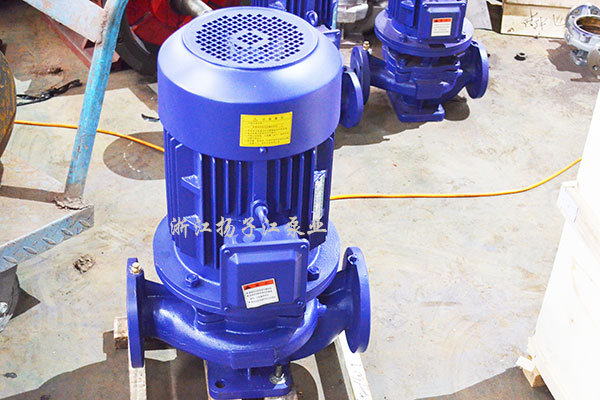

ISG立式管道泵

管道泵選型方法和步驟

管道泵選型是泵站工程規劃設計的重要內容，應與灌溉(排水)區域的劃分同時時進行。進行灌溉(排水)區域劃分時要考慮可能選用的泵型，而泵型選擇的最終依據是灌溉(排水)區域劃分確定的泵站流量、揚程及其變化規律。在實際工程規劃中，首先在灌溉或排水設計標準與工程控制范圍的基礎上，擬定灌溉(排水)區域劃分的可行方案及各方案的工程總體布置;其次根據泵站規劃設計確定流量、揚程及其變化規律，選擇管道泵、配套動力機與輔助設備;最后進行各方案的技術經濟分析，選擇最優方案。通常，管道泵選型的步驟和方法如下。

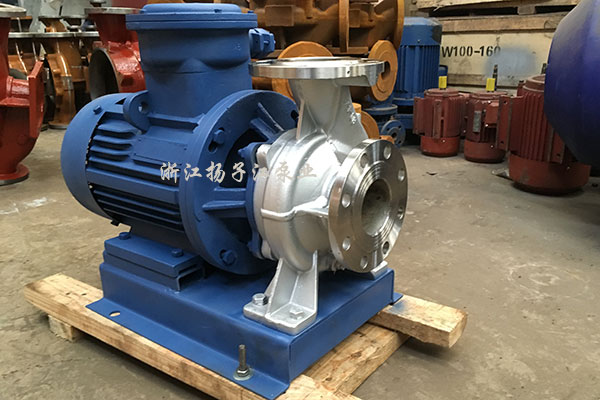

不銹鋼管道泵

1、根據泵站設計揚程，從管道泵綜合型譜圖或管道泵產品樣本的性能表上選擇幾種不同流量的管道泵。所選管道泵設計(額定)揚程與泵站設計揚程一致或接近.但流量可能不同。這里不同泵型的單泵流量用Q表示。

2、根據泵站設計流量和所選單泵流量Q，確定不同泵型的管道泵臺數,并力求滿足要求。繪制灌溉(排水)區用水或排水設計流最過程線，將所選管道泵不同臺數運行時的泵站出流量過程線與灌排設計流量過程線進行擬合檢查能否滿足灌排流最變化的要求。如果擬合流量過程線(即泵站出流最過程線)與灌排設計流盤過程線比較接近，則表明所選泵型的臺數;基本能夠適應灌溉(排水)要求。在灌溉(排水)允許的范圍內，可適當修訂設計流量過程線，使兩者吻合。

3、按初選的泵型及臺數.配置管路及附件，并繪制管路特性曲線，求出管道泵的工作點，確定管道泵安裝高程。

4、選配動力機和輔助設備，擬定泵房的結構型式和布置方式等。

5、按所選管道泵型號及其配套設備的特點，按照經濟技術要求，合理核算建設成本和運行成本，最終確定合理泵型及臺數。

以上就是管道泵選型基本原則及管道泵選型方法和步驟詳細說明。管道選型只要知道流量、揚程、液體性質、管路布置以及操作運轉條件等就可以選型了。
