自吸泵工作原理

自吸泵是水泵大類中的一種產品。全世界所有的自吸泵工作原理都是一樣一開始把水泵里面灌點液體進去、有水了之后葉輪會以每分鐘1450或者2900r/min的轉速運行，旋轉過程中葉輪一圈會產生離心力，離心力會把水和空氣從泵出口排出去在水還未被抽吸上來時泵體里面的水只會送到1米高左右，所以在安裝工程中建議自吸泵出口必須先向上1米之后再拐彎或者向下或者水平輸送，再排氣的同時進水口將會產生一股吸力，這個吸力會把進水管路的空氣排干凈、讓進水管形成負壓、形成負壓之后大氣壓會把水給壓進到真空管道里面來，其實自吸泵并不是靠自吸泵去吸水其實只是利用大氣壓的原理讓大氣壓把水送到自吸泵里面來，而大氣壓的送水高度理論上是10.5米左右、但是由于總總原因例如自吸泵使用的地區海拔高度、自吸泵的性能、管道的損耗等一般不會超過9米zui好的自吸性能也就只有9米，實際使用過程中zui好是控制在8米以內。進水口是利用水的流速沖力，葉輪帶動泵葉輪把水抽到河岸上面。這種泵進口管道扔到河里就能抽水，不過必須水流緩慢，落差低的地方。

自吸泵和一般的離心泵不同。離心泵泵在工作前，泵體和進水管必須罐滿水行成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水原的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。*次灌水使用之后的自吸是不需要灌引水的，這就是自吸泵的由來。

由于泵殼的特殊設計。其密封性能較一般的離心泵高，且電機停運后泵殼里的水不會自動排空，電機帶動渦輪高速旋轉，迅速使泵內形成負壓(真空)。利用大氣壓將水壓至泵殼，后再離心揚程。所有的自吸泵產品吸程不會超過一個大氣壓。

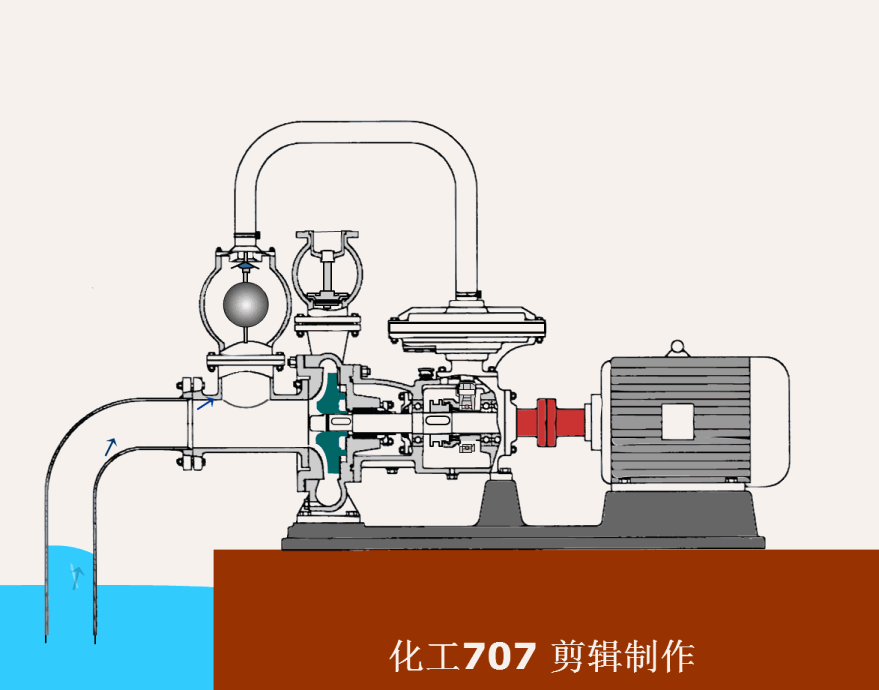

自吸泵工作原理動畫

自吸泵工作原理動畫

自吸泵正確使用方法

一、起動前的準備有檢查工作

1、本系列自吸泵，根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油，采用機油潤滑的泵，如果油位不足，則加足之。

2、檢查泵殼內的儲液是否高于葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體內注放儲液，不應在儲液不足的情況下啟動運轉，否則不能正常工作，且易損壞機械密封。

3、檢查泵的轉動部件是否有卡位磕碰現象。

4、檢查泵體底腳及各聯結處螺母有無松動現象。

5、檢查泵軸與電動機主軸的同軸度和平行度。

6、檢查進口管路是否漏氣，如有漏氣，必須設法排除。

7、打開吸入管路的閥門，稍開(不要全開)出口控制閥。

二、起動及操作

1、點動自吸泵，注意泵軸的轉向是否正確。

2、注意轉動時有無不正常的聲響和振動。

3、注意壓力表及真空表讀數，起動后當壓力表及真空表的讀數經過一段時間的波動而指示穩定后，說明泵內已經上液，進入正常輸液作業。

4、在泵進入正常輸液作業前即自吸過程中，應特別注意泵內水溫升高情況，如果這個過程過長，泵內水溫過高，則停泵檢查其原因。

5、如果泵內液體溫度過高而引起自吸困難，那么可以暫時停機，利用吐出管路中的液體倒流回泵內或向泵體上加儲液口處直接向泵內補充液體，使泵內液體降溫，然后起動即可。

6、泵在工作過程中如發生強烈振動和噪聲，有可能是泵發生汽蝕所致，汽蝕產生的原因有兩種：一是進口管流速過大，二是吸程過高。流速過大時可調節出口控制閥，升高壓力表讀數，在進口管路有堵塞時則應及時排除;吸程太高時可適當降低泵的安裝高度。

7、泵在工作過程中因故停泵，需再起動時，出口控制閥應稍開(不要全閉)，這樣既有利于自吸過程中氣體從吐出口排出，又能保證尖在較輕的負責下啟動。

8、注意檢查管路系統有無滲漏現象。

三、停泵

1、首先必須關閉吐出管路上的閘閥。

2、使泵停止轉動。

3、在寒冷季節，應漿泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
