氟塑料離心泵設計過程中葉輪是主要的結構零件，電機通過泵軸傳送機械能到葉輪上，使葉輪旋轉傳遞機械能。氟塑料離心泵的工作效率與葉輪內壁光滑度有著密不可分的關系。 氟塑料磁力泵是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉氟塑料磁力泵性能達到國際標準、可替代價格昂貴不銹鋼，特殊合金材料、進口的化工泵。

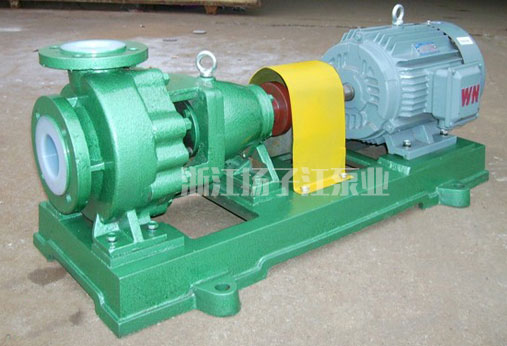

氟塑料離心泵

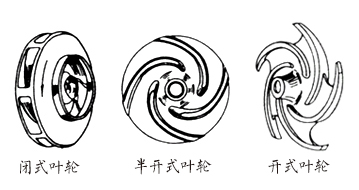

氟塑料離心泵葉輪的結構分類

葉輪由葉輪嵌件、葉片、口環等部件組成，在結構上可分為封閉式、半開式和開式三種結構。

封閉式葉輪是公司應用最廣泛的一種葉輪，它由前后蓋板和4-6片葉片組成。主要采用嵌件通過高溫模壓成型的方式，制作難度高，表面光潔度較好，適合輸送強酸強堿，有機溶劑等。

半開式葉輪一般有2種結構，前半開式和后半開式,由葉片和一片前、后蓋板組成，這種形式的葉輪適合輸送含固量較高的料漿。但是由于葉輪側面的間隙大，會有一部分介質由出口回流到進口處，所以相比封閉式葉輪來說效率有所下降。

開式葉輪主要由葉片和加強筋組成。制造簡單，清洗方便，適合輸送含有顆粒物的酸堿介質，同時也是效率最低的一種葉輪機構。根據用戶不同介質，選用不同葉輪結構，增加使用壽命。

氟塑料磁力泵的設計特點

1、密封：取消了軸封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕對不會污染使用場地，保持生產現場整潔。

2、材料：泵的過流部分選用“氟塑料合金”制造。除熔融堿金屬及氟單質外，可輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

3、泵體：雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道重量及抵受機械性沖擊。

4、外磁：全部采用釹鐵硼制作而成。釹鐵硼磁體有很強的磁晶各向異性和很高的飽和磁化強度。

5、加強套：隔離套采用碳纖維增強的PEEK(聚醚醚酮)注塑而成，耐壓達到3Mpa，PEEK具有熱固性塑料的耐熱性，熱變形溫度可提高到280～300℃。聚醚醚酮的長期使用溫度約為200℃，在此溫度下，仍可保持較高的拉伸強度和彎曲模量，它還是一種非常堅固的材料。

6、底座：采用HT200整體鑄造成型，上下面均采用龍門銑床削皮，最大極限的做到泵的水平和穩定。

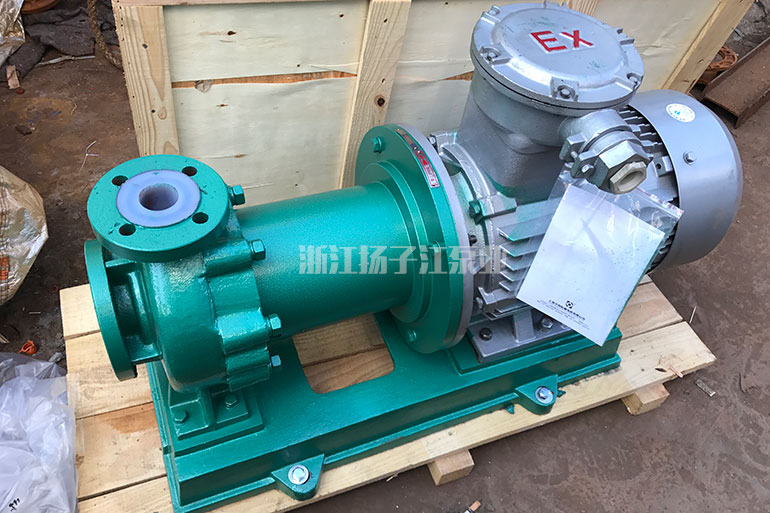

氟塑料磁力泵

以上就是氟塑料離心泵葉輪的結構分類和氟塑料磁力泵的設計特點詳細介紹，葉輪由葉輪嵌件、葉片、口環等部件組成，在結構上可分為封閉式、半開式和開式三種結構。如還有不明白的請聯系揚子江客服人員。
