無堵塞變頻臥式不銹鋼304紙漿泵開式三葉輪結構
時間：2014/9/16 來源：浙江揚子江泵業有限公司

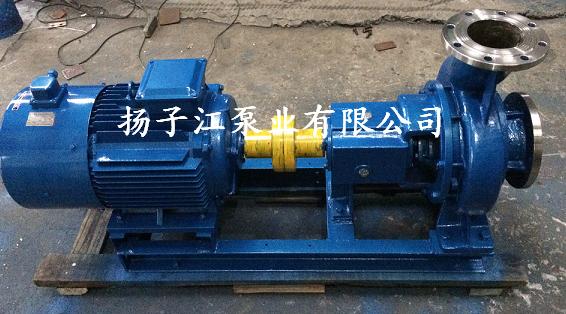

大型無堵塞紙漿泵是由葉輪、泵蓋、耐磨板、懸架和泵體組成的單級單吸懸臂式產品。它有兩個高精度滾動軸承支撐的泵軸，而調節螺桿是在葉輪前側與耐磨板之間的間隙中進行調節，柱銷聯軸器直連傳動著電機和泵。若從電機端來看，則為順時針方向旋轉，并且泵為徑向（中間）排出，軸向吸入。XWJ大型無堵塞紙漿泵使用的是20＃機油即稀油潤滑，采用的是填料或者機械密封兩種方式。因?yàn)槠浔脼楹箝_門結構，故在受損維修時不需要拆卸進出管路。

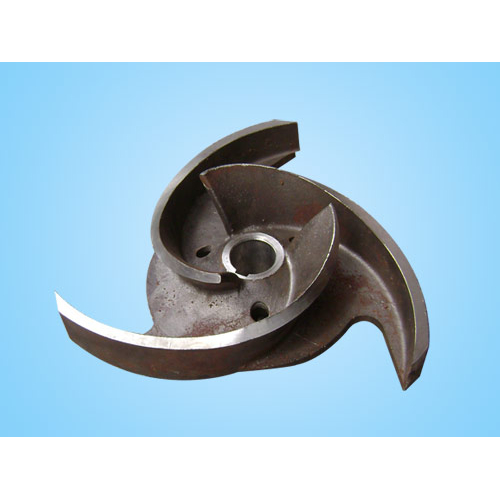

開式、半開式紙漿泵葉輪與普通閉式葉輪相比，特點為：
（1）由于去掉了前、后蓋板（或單獨去掉后蓋板），積聚在葉輪進口的氣泡會沿著葉輪與泵蓋之間的縫隙擴散，含氣輸送能力提高。
（2）葉輪出口較寬，葉片較少，防堵塞性能比普通閉式葉輪好。
（3）開式葉輪與前后泵蓋的間隙或者半開式葉輪與前泵蓋的間隙對泵的性能影響很大，間隙太小，影響泵的正常運轉；間隙太大，流量、揚程、效率都會隨之下降。一般間隙應保持在$#+88。隨著輸送紙漿濃度的增加，間隙可適當放大。葉輪與泵蓋的間隙會隨著泵的長期運行逐漸加大，為了保持間隙在要求的范圍之內，葉輪與泵蓋的間隙常常做成可調節式。
（4）紙漿泵通常要求較陡的流量-揚程性能曲線，這可以通過離心泵獲得較陡性能曲線的方法來實現，如取較小的出口安放角及在保證不堵塞的前提下盡可能減小出口寬度等。
（5）與普通閉式葉輪相同，不能輸送大顆粒，長纖維物質。如果葉輪與泵蓋之間間隙較小，并且葉輪型線設計得當，開式、半開式葉輪可得到與閉式葉輪相當?shù)母咝剩虼吮辉絹碓蕉嗟貞?yīng)用在濃度小于&’的低濃漿料的輸送上。
