200MM口徑立式泥漿泵結構圖及性能參數
時間：2014/5/6 來源：浙江揚子江泵業有限公司
立式泥漿泵
材質：耐磨鑄鐵
特點：耐磨性能好，比普通泥漿泵耐磨3-4倍，不需要灌飲水
用途：抽泥,抽沙
別名：立式抽泥泵，立式抽沙泵，立式吸沙泵，立式泥砂泵，立式吸泥泵
產品概述：
NL系列立式泥漿泵是我公司在國內同類型產品的基礎上改進研制的，改進后的NL泵效率高、過流條件好、耐磨蝕、使用壽命長，廣泛應用于湖泊河流清淤及泥沙吹填作業，江、河、湖、海、水庫抽泥沙。
該泵可與高壓清水泵組成水力挖填機組進行清淤和吹填作業，也可多臺立式泵與臥式船陸用泥漿泵串聯組合成泵作業群。
水利挖沙、挖土、沖填機組進行水利機械化施工，是模擬自然界水流沖刷得原理，借水力的作用來進行挖沙、挖土工作，水經高壓泵產生壓力，通過水槍的噴射，射出高壓高速水柱，水柱沖擊土沙，使土沙濕化、崩解、拌合成泥漿和泥塊的混合物，再由立式泥漿泵提升，通過管道輸送到沙場。
水利挖填機組，設備簡單，使用方便。可同時完成挖、裝、輸、填等工序，因而功效高、成本低，且具有工程質量好，施工不受天氣影響等優點。現廣泛用于沿海灘涂養殖廠的開挖；湖泊河道的提沙、疏浚、筑堤；低洼地改造；江、河、湖、海、水庫抽泥沙；農田基本建設以及地下工程等。
結構特點：
1.泵由泵體、葉輪、護板、電機架及軸承總成等部件組成。
2.泵的軸封采用橡膠骨架油封密封。
3.泵的旋轉方向：從葉輪進口方向看為逆時針旋轉。
4.采用副葉輪降低葉輪背壓，延長密封件壽命。
5.過流部件采用白口耐磨鑄鐵，抗磨蝕。

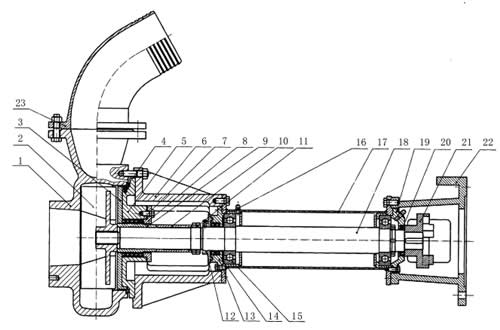

結構圖：
1、泵體 2、葉輪 3、泵蓋護板4、泵體膠墊 5、泵蓋 6、泵座7、油封 8、油封壓蓋 9、軸套 10、定位套 11、調整螺母 12、封塵端蓋 13、泵聯器 14、油封 15、軸承（6313） 16、注油杯 17、中段 18、軸 19、上軸承壓蓋 20、油封 21、泵聯器 22、電機支架 23、出水彎管
|
產品型號
(NL) |
流量
（米3/時） |
揚程
(米) |
轉速
（轉/分） |
軸功率
（千瓦） |
效率
（%） |
配套功率
（千瓦） |
|
100NL-15
|
150
|
15
|
1450
|
11.1
|
72
|
15
|
|
150NL-15
|
320
|
15
|
1450
|
18.2
|
72
|
22
|
|
150NL-18
|
250
|
18
|
1450
|
18.1
|
72
|
22
|
|
200NL-18
|
360
|
18
|
1450
|
21.8
|
72
|
30
|
|
200NL-15
|
420
|
15
|
1450
|
23.8
|
72
|
37
|
使用注意事項：
1.本泵為立式泵，可在一定角度范圍內傾斜使用。泵可固定在浮筒、浮動平臺或固定基架上。
2.電機須加裝防護罩，電纜接口須做防水處理。
3.電機座、中段等處的油嘴處應每班一次加油。泵體每運行300小時保養一次。電機每三個月保養一次。
4.泵主機在不使用時應做好清洗保養，加油防銹儲藏在干燥的地方。運輸和儲存應直立。
立式泥沙泵的拆裝：
1.拆卸時先拆下電機和聯軸器—拆下泵殼體—旋松調整螺母—拆下葉輪—拆下護板、泵蓋、軸套、定位套—拆下泵座和電機支架—取出主軸拆下軸承。將拆下的全部金屬另部件進行清洗檢查。
2. 按照拆卸的逆序安裝，安裝時應注意用調整螺母調節葉輪與護板的間隙。安裝后用手轉動主軸應轉動靈活無阻滯。安裝時軸承室和軸封室應加注潤滑脂。
水力挖填機組常見故障及處理：
| 故障 | 故障原因 | 排除方法 |
| 開機時電機有嗡聲 | 電機缺相 | 停機檢查開關觸點及電源線 |
| 泵吸入雜物堵轉 | 停機檢查，排除堵塞物 | |
| 機械摩擦卡死 | 停機后手動盤車，拆檢 | |
| 電機超負荷 | 泵在低揚程點工作 | 調整泵工作狀態 |
| 泵腔內有刮擦 | 調整葉輪與前后蓋間隙 | |
| 軸承部位過熱 | 潤滑油失效 | 清洗后換油 |
| 軸承損壞 | 更換軸承 | |
| 沙泵運轉進口砂漿起泡，泵不吸砂漿 | 輸沙管堵塞 | 清管道 |
| 葉輪流道堵塞 | 清理泵腔 | |
| 葉輪嚴重損壞 | 更換葉輪 | |
| 沙泵出水不足 | 電機反轉 | 調整接線變換轉向 |
| 葉輪堵塞或破損 | 清除雜物，修正或更換葉輪 | |
| 揚程過高輸距過長 | 串街增壓泵 | |
| 吸入口堵塞 | 排除堵塞物 | |
| 沙坑不夠深，進水不足 | 打好泵機坑，保證進水量 | |
| 前蓋磨損，間隙過大 | 調整前蓋與葉片間隙或更換 | |
| 高壓泵故障 | 參照沙泵故障情況分析排除 |

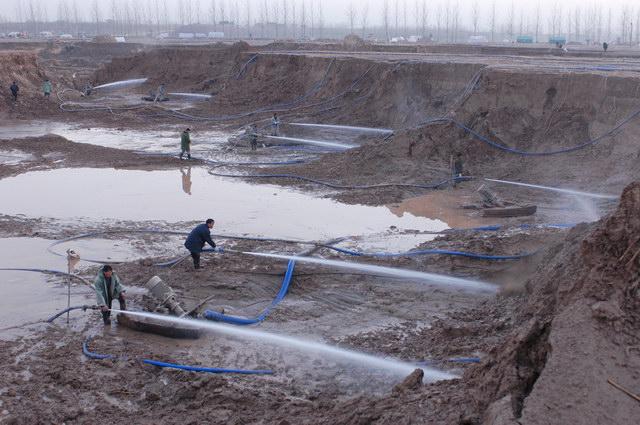

現場工作圖：
