ZWPB型系列防爆無堵塞排污不銹鋼自吸泵結構圖分析
時間：2013/4/17 來源：浙江揚子江泵業有限公司
一、ZWPB型不銹鋼自吸泵產品概述
ZWPB型系列防爆排污不銹鋼自吸泵，是本司根據ZX型離心自吸泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景
本司ZWPB型系列防爆排污不銹鋼自吸泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、ZWPB型不銹鋼防爆自吸排污泵適用范圍：
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
三、ZWPB型系列防爆排污不銹鋼自吸泵產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
四、ZWPB型自吸式不銹鋼防爆排污泵技術參數：
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。

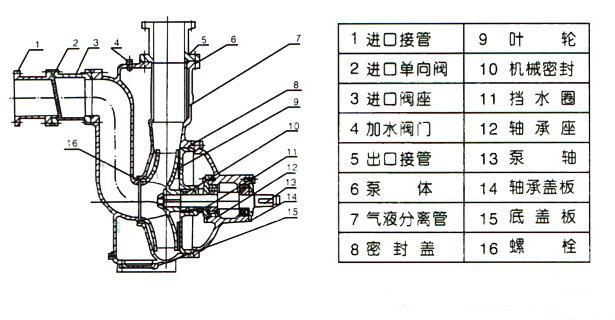

五、ZWPB型系列防爆排污不銹鋼自吸泵結構圖：
采用雙葉片葉輪結構，大大提高了污物的通過能力
機械密封采用新型磨檫副，并長期處入油室內運行；
整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
能夠在設計范圍內使用，而保證電機不會過載；
該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；特點

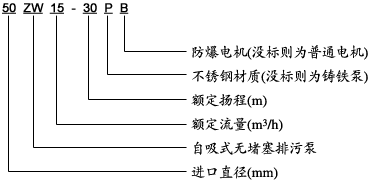

六、ZWPB型系列防爆排污不銹鋼自吸泵型號意義
七：ZWPB型系列防爆排污不銹鋼自吸泵詳細參數
|
型號 |
流量(m3/h) |
揚程(m) |
功率(KW) |
轉速(r/min) |
效率(%) |
汽蝕余量(%) |
|
ZW25-8-15 |
8 |
15 |
2.2 |
2900 |
45 |
2.0 |
|
ZW32-5-20 |
5 |
20 |
2.2 |
2900 |
45 |
2.5 |
|
ZW32-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
|
ZW32-9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
|
z40-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
|
ZW40-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
|
ZW40-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
|
ZW50-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
|
ZW50-20-12 |
20 |
12 |
2.2 |
2900 |
45 |
2.5 |
|
ZW50-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
|
ZW50-20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
|
ZW65-30-18 |
30 |
18 |
4 |
1450 |
45 |
2.5 |
|
ZW65-25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3.0 |
|
ZW65-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
|
ZW65-40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3.0 |
|
ZW65-65-25 |
65 |
25 |
7.5 |
2900 |
52 |
3.0 |
|
ZW80-40-16 |
40 |
16 |
4 |
1450 |
50 |
3.0 |
|
ZW80-40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3.0 |
|
ZW80-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
|
ZW80-65-25 |
65 |
25 |
7.5 |
2900 |
52 |
3.0 |
|
ZW80-80-35 |
80 |
35 |
15 |
2900 |
45 |
3.0 |
|
ZW80-40-50 |
40 |
50 |
18.5 |
2900 |
50 |
3.0 |
|
ZW80-50-60 |
50 |
60 |
22 |
2900 |
55 |
3.0 |
|
ZW100-100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4.0 |
|
ZW100-80-20 |
80 |
20 |
7.5 |
1450 |
53 |
4.0 |
|
ZW100-100-20 |
100 |
20 |
11 |
1450 |
53 |
4.0 |
|
ZW100-100-30 |
100 |
30 |
22 |
2900 |
53 |
4.0 |
|
ZW100-80-45 |
80 |
45 |
30 |
2900 |
55 |
4.0 |
|
ZW100-80-60 |
80 |
60 |
37 |
2900 |
53 |
4.0 |
|
ZW100-80-80 |
80 |
80 |
45 |
2900 |
50 |
4.0 |
|
ZW125-120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
|
ZW150-180-14 |
180 |
14 |
15 |
1450 |
60 |
5.0 |
|
ZW150-180-20 |
180 |
20 |
22 |
1450 |
60 |
5.0 |
|
ZW150-180-30 |
180 |
30 |
37 |
1450 |
65 |
5.0 |
|
ZW150-180-38 |
180 |
38 |
55 |
1450 |
45 |
5.0 |
|
ZW200-280-14 |
280 |
14 |
22 |
1450 |
65 |
5.0 |
|
ZW200-280-20 |
280 |
20 |
37 |
1450 |
62 |
5.0 |
|
ZW200-300-25 |
300 |
25 |
45 |
1450 |
59 |
5.0 |
|
ZW200-280-28 |
280 |
28 |
55 |
1450 |
55 |
4.8 |
|
ZW250-420-20 |
420 |
20 |
55 |
1450 |
61 |
6.0 |
|
ZW300-800-14 |
800 |
14 |
55 |
1450 |
65 |
6.0 |
