一 產品概述
GDL型立式多級離心泵系參照國外先進產品設計制造的。葉輪、導葉和導流殼采用不銹鋼板材沖壓、拉伸、焊接成型,采用硬質合金機械密封及導軸承。具有體積小、重量輕、效率高、節能、振動噪音小、運轉平穩、使用壽命長、立式安裝、占地面積小、重量輕和外形美觀等顯著特點,是理想的更新換代產品。 GDL便拆式管道多級離心泵產品特點 1、泵為立式結構,具有占地面積小的特點,泵重心重合于泵腳中心,因而運行平穩、振動小、壽命長。 2、泵口徑相同且在同一水平中心線上,無需改變管路結構,可直接安裝在管道的任何部們,安裝極為方便。 3、電機外加防雨罩可直接置于室外使用,而無需建造泵房,大大節約基建投資。 4、泵揚程可通過改變泵級數(葉輪數量)來滿足不同要求,故適用范圍廣。 5、軸封采用硬質合金機械密封,密封可靠,無泄漏,機械損失小。 6、高效節能,外形美觀。 7、注50口徑以上內件鑄件成形。 GDL便拆式管道多級離心泵產品用途 GDL型系列泵特別適用于鍋爐給水,也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業,作為給水排水的動力設備。
二 應用范圍
GDL型立式多級管道離心泵適用于高壓運行系統中輸送清水或物理化學性質的液體,如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。
GDLF型泵采用整體不銹鋼(ZG1Cr18Ni9Ti)材質制造,適用于化工、食品、釀造、制藥、紡織等行業。根據用戶的要求可定制不銹鋼306或316L材質。
三 產品型號與性能參數
例如:80GDL36-12X5
80-進出口直徑(mm)
GDL- 立式多級管道離心泵
2-單級揚程(m)
36-設計點名義流量(m3/h)
GDL立式多級管道離心泵技術參數
型號 |
流量 (m3/h) |
揚程 (m) |
吸程 (m) |
電機功率 (KW) |
25GDL2-12×3 |
2 |
36 |
7.5 |
1.1 |
25GDL2-12×4 |
2 |
48 |
7.5 |
1.1 |
25GDL2-12×5 |
2 |
60 |
7.5 |
1.5 |
25GDL2-12×6 |
2 |
72 |
7.5 |
1.5 |
25GDL2-12×7 |
2 |
84 |
7.5 |
2.2 |
25GDL2-12×8 |
2 |
96 |
7.5 |
2.2 |
25GDL2-12×9 |
2 |
108 |
7.5 |
2.2 |
25GDL2-12×10 |
2 |
120 |
7.5 |
3 |
25GDL2-12×11 |
2 |
132 |
7.5 |
3 |
25GDL2-12×12 |
2 |
144 |
7.5 |
3 |
25GDL2-12×13 |
2 |
156 |
7.5 |
4 |
25GDL2-12×14 |
2 |
168 |
7.5 |
4 |
25GDL2-12×15 |
2 |
180 |
7.5 |
4 |
25GDL4-11×3 |
4 |
33 |
7.5 |
1.1 |
25GDL4-11×4 |
4 |
44 |
7.5 |
1.5 |
25GDL4-11×5 |
4 |
55 |
7.5 |
2.2 |
25GDL4-11×6 |
4 |
66 |
7.5 |
2.2 |
25GDL4-11×7 |
4 |
77 |
7.5 |
3 |
25GDL4-11×8 |
4 |
88 |
7.5 |
3 |
25GDL4-11×9 |
4 |
99 |
7.5 |
3 |
25GDL4-11×10 |
4 |
110 |
7.5 |
4 |
25GDL4-11×11 |
4 |
121 |
7.5 |
4 |
25GDL4-11×12 |
4 |
132 |
7.5 |
4 |
25GDL4-11×13 |
4 |
143 |
7.5 |
4 |
25GDL4-11×14 |
4 |
154 |
7.5 |
5.5 |
25GDL4-11×15 |
4 |
165 |
7.5 |
5.5 |
40GDL6-12×3 |
6 |
36 |
7.5 |
1.5 |
40GDL6-12×4 |
6 |
48 |
7.5 |
2.2 |
40GDL6-12×5 |
6 |
60 |
7.5 |
2.2 |
40GDL6-12×6 |
6 |
72 |
7.5 |
3 |
40GDL6-12×7 |
6 |
84 |
7.5 |
3 |
40GDL6-12×8 |
6 |
96 |
7.5 |
4 |
40GDL6-12×9 |
6 |
108 |
7.5 |
4 |
40GDL6-12×10 |
6 |
120 |
7.5 |
4 |
40GDL6-12×11 |
6 |
132 |
7.5 |
5.5 |
40GDL6-12×12 |
6 |
144 |
7.5 |
5.5 |
40GDL6-12×13 |
6 |
156 |
7.5 |
7.5 |
40GDL6-12×14 |
6 |
168 |
7.5 |
7.5 |
40GDL6-12×15 |
6 |
180 |
7.5 |
7.5 |
50GDL12-15×2 |
12 |
30 |
7 |
2.2 |
50GDL12-15×3 |
12 |
45 |
7 |
3 |
50GDL12-15×4 |
12 |
60 |
7 |
4 |
50GDL12-15×5 |
12 |
75 |
7 |
5.5 |
50GDL12-15×6 |
12 |
90 |
7 |
5.5 |
50GDL12-15×7 |
12 |
105 |
7 |
7.5 |
50GDL12-15×8 |
12 |
120 |
7 |
7.5 |
50GDL12-15×9 |
12 |
135 |
7 |
11 |
50GDL12-15×10 |
12 |
150 |
7 |
11 |
50GDL18-15×2 |
18 |
30 |
6 |
3 |
50GDL18-15×3 |
18 |
45 |
6 |
4 |
50GDL18-15×4 |
18 |
60 |
6 |
5.5 |
50GDL18-15×5 |
18 |
75 |
6 |
7.5 |
50GDL18-15×6 |
18 |
90 |
6 |
7.5 |
50GDL18-15×7 |
18 |
105 |
6 |
11 |
50GDL18-15×8 |
18 |
120 |
6 |
11 |
50GDL18-15×9 |
18 |
135 |
6 |
15 |
50GDL18-15×10 |
18 |
150 |
6 |
15 |
65GDL24-12×2 |
24 |
24 |
6 |
3 |
65GDL24-12×3 |
24 |
36 |
6 |
4 |
65GDL24-12×4 |
24 |
48 |
6 |
5.5 |
65GDL24-12×5 |
24 |
60 |
6 |
7.5 |
65GDL24-12×6 |
24 |
72 |
6 |
7.5 |
65GDL24-12×7 |
24 |
84 |
6 |
11 |
65GDL24-12×8 |
24 |
96 |
6 |
11 |
65GDL24-12×9 |
24 |
108 |
6 |
15 |
65GDL24-12×10 |
24 |
120 |
6 |
15 |
65GDL24-12×11 |
24 |
132 |
6 |
15 |
65GDL24-12×12 |
24 |
144 |
6 |
18.5 |
80GDL36-12×2 |
36 |
24 |
5.5 |
4 |
80GDL36-12×3 |
36 |
36 |
5.5 |
5.5 |
80GDL36-12×4 |
36 |
48 |
5.5 |
7.5 |
80GDL36-12×5 |
36 |
60 |
5.5 |
11 |
80GDL36-12×6 |
36 |
72 |
5.5 |
11 |
80GDL36-12×7 |
36 |
84 |
5.5 |
15 |
80GDL36-12×8 |
36 |
96 |
5.5 |
15 |
80GDL36-12×9 |
36 |
108 |
5.5 |
18.5 |
80GDL36-12×10 |
36 |
120 |
5.5 |
18.5 |
80GDL54-14×2 |
54 |
28 |
5 |
7.5 |
80GDL54-14×3 |
54 |
42 |
5 |
11 |
80GDL54-14×4 |
54 |
56 |
5 |
15 |
80GDL54-14×5 |
54 |
70 |
5 |
18.5 |
80GDL54-14×6 |
54 |
84 |
5 |
18.5 |
80GDL54-14×7 |
54 |
98 |
5 |
22 |
80GDL54-14×8 |
54 |
112 |
5 |
30 |
80GDL54-14×9 |
54 |
126 |
5 |
30 |
100GDL72-14×2 |
72 |
28 |
4.5 |
11 |
100GDL72-14×3 |
72 |
42 |
4.5 |
15 |
100GDL72-14×4 |
72 |
56 |
4.5 |
18.5 |
100GDL72-14×5 |
72 |
70 |
4.5 |
22 |
100GDL72-14×6 |
72 |
84 |
4.5 |
30 |
100GDL72-14×7 |
72 |
98 |
4.5 |
30 |
100GDL72-14×8 |
72 |
112 |
4.5 |
37 |
100GDL72-14×9 |
72 |
126 |
4.5 |
37 |
100GDL72-14×10 |
72 |
140 |
4.5 |
45 |
GDL立式多級離心泵安裝說明:
1、安裝前應檢查機組緊固件有無松動現象,泵體流道有無異物堵塞,以免水泵運行時損壞葉輪和泵體。
2、安裝時管道重量不應加在水泵上,以免泵變形。
3、安裝時必須擰緊地腳螺栓,以免起動時振動對泵性能產生影響。
4、為了維修方便和使用安全,在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表,以保證在額定揚程和流量范圍內運行,確保泵正常運行,增長水泵的使用壽命。
5、安裝后撥動泵軸、葉輪應無摩擦或卡死現象,否則應將泵拆開檢查原因。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接。

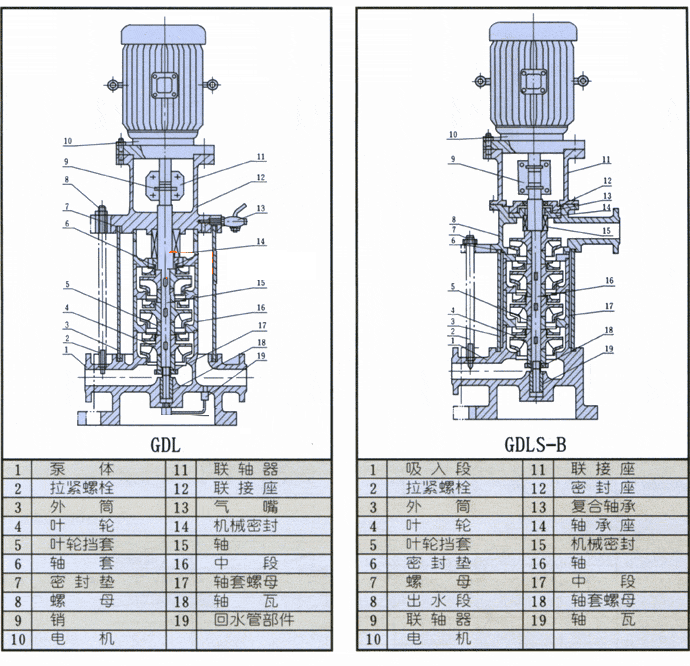

四 產品結構圖

GDL系列立式多級管道泵安裝8大注意事項:
1、安裝時管路重量不應承受在泵上,否則易損壞水泵;
2、泵與電機是整體結構,出廠時已由公司校正,所以安裝時無需調整,因此安裝時十分方便;
3、安裝時必須擰緊地腳螺栓,且每間隔一定時段應對泵進行檢查防止其松動,以免水泵啟動時發生劇烈振動而影響泵的性能。
4、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物(如石塊、鐵砂等)以免水泵運行時損壞過流部件;
5、為了維修方便和使用安全,在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表,對于高揚程泵,為防止水錘,還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故,從而確保水泵在佳工況下運行,增長水泵的使用壽命。
6、泵用于有吸程場合,應裝有底閥,并且進口管路不應有過多彎道,同時不得有漏水、漏氣現象,以免影響水泵的吸入性能。
7、為不使雜質進入泵內而堵塞流道影響性能,應在泵進口前面安裝過濾器。
8、安裝管路前轉動水泵的轉子部件,應無摩擦聲或卡死現象,否則應將泵拆開檢查原因。
