YG黃銅葉輪防爆管道離心油泵結構說明及機械密封選型
時間：2013/4/7 來源：浙江揚子江泵業有限公司
【YG型立式管道油泵】產品簡介：
YG型立式管道油泵系ISG型系列單級單吸管道離心泵擴展，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型離心泵基礎上派生出適用輸送油性介質的產品。該系列產品具有高效節能、噪音低、性能可靠等優點。符合新國家機械部JB/T5305 8-93的標準要求。產品按國際IS02858標準設計制造.該系列產品全部采用國家標準防爆電機,其防爆等級為DIIBT4、防護等級IP54，葉輪采用優質黃銅鑄而成，9 3年通過國家機械工業部管道泵產品統檢合格。
【YG型立式管道油泵】型號意義：
【YG型立式管道油泵】工作條件：
1.吸入壓力<1.0 M P a，或泵系統高工作壓力<1．6 MP a，即泵吸入口壓力+泵揚程<1．6 MP a、泵靜壓試驗壓力為2.5 M P a，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6 MPa BU應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度<40 ℃，相對濕度<9 5％。
3．所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2 mm 。
注：如使用介質為帶有細小顆粒，請在訂貨日寸說明，以便廠家采用耐磨式機械密封。
【YG型立式管道油泵】產品特點：
1．泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用.
2.葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低.
3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4．安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5.可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式.
6.可根據管路布置的要求采用泵的豎式和橫式安裝。
【YG型立式管道油泵】產品用途：
1.YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃-+120℃。
2.該泵主要使用在管路增壓，遠距離輸送汽油、煤油、柴油、航空油等油類，也可輸送其它無腐蝕性的液體。 適用于油庫、油站、化工、礦山、石化、企事業單位等。

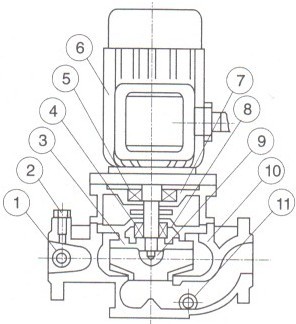

【YG型立式管道油泵】結構圖：
|
|
1 |
取壓塞 |
YG型結構說明： 1．本結構適用于輸送不含固體顆粒的介質，溫度為-20℃-+120℃的油類 2.所輸送油類介質溫度T>120℃或含有微量顆粒時，可選 擇高溫結構或化工泵結構。 |
|
2 |
排氣閥 | ||
|
3 |
葉輪 | ||
|
4 |
機械密封 | ||
|
5 |
軸承 | ||
|
6 |
電機 | ||
|
7 |
聯體窿 | ||
|
8 |
擋水圈 | ||
|
9 |
葉輪螺母 | ||
|
10 |
泵體 | ||
|
11 |
放水閥 |
