ISGB便拆立式管道離心泵結構圖
時間：2013/3/12 來源：浙江揚子江泵業有限公司
該立式泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時100％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。
該泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，各項技術居國內領先，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的理想產品。

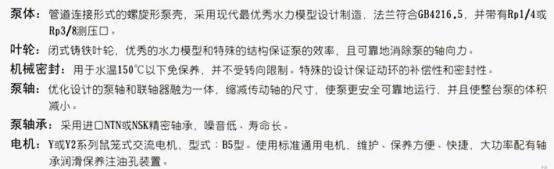

ISGB便拆立式管道離心泵產品特點：
1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。
2、配用國內著名廠家生產的Y標準通用電機，運行平穩、噪音極低。
3、軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。
4、葉輪采用90年代優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

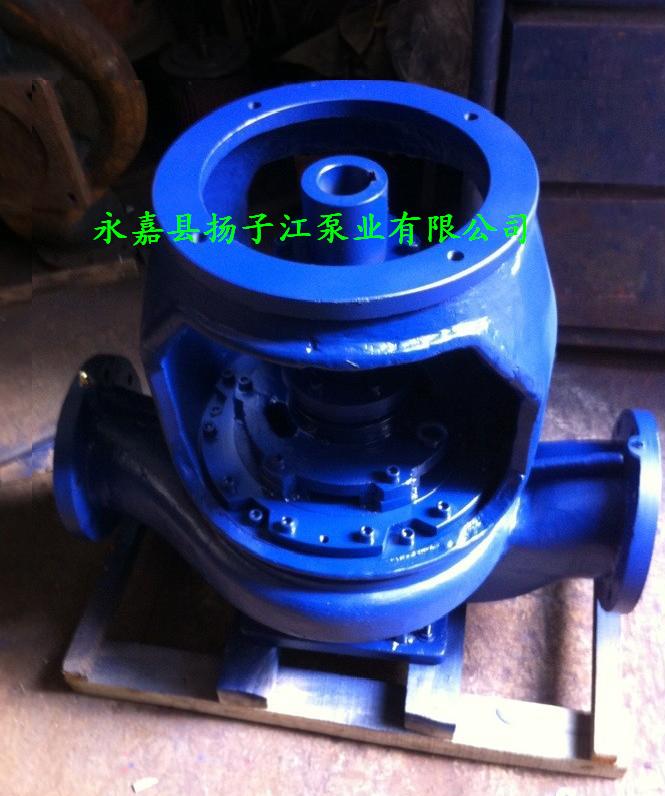

8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
ISGB便拆立式管道離心泵適用范圍：
1、高層建筑增壓送水;
2、工廠系統輸送;
3、水處理系統加壓;
4、中央空調冷熱水循環;
5、鍋爐系統輸送;
6、游泳池輸水;
7、工藝流程中增壓循環;
ISGB便拆立式管道離心泵工作條件：
1、泵系統高工作壓力為1.6MPa，即泵吸入口壓力 泵揚程≤1.6MPA（泵揚程工作壓力大于1.6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼）。
2、輸送介質為清水或物理化學性質類似清水的其它液體。（輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封）。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%

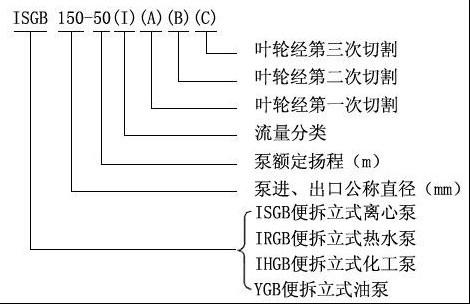

ISGB便拆立式管道離心泵型號意義：

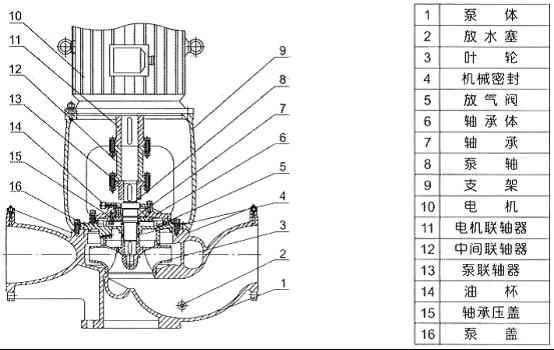

ISGB便拆立式管道離心泵結構圖：
