變頻離心泵所配YVP變頻調速電機結構說明：

YVP系列變頻調速專用三相異步電動機（機座號：71-315，極數：2-8極，功率：0.18kW-200kW）
【概述】
    YVP系列變頻調速三相異步電動機為變頻器專用電機，是在Y2系列電機的基礎上，采用更新設計，確保在低頻（低速）運行時能保持恒轉矩輸出，另采用獨立的軸流風機強迫通風，確保電機在低頻（低速）恒轉矩長期運行時溫升不超過其限值，真正實現了恒轉矩/功率輸出，并使調速變頻范圍擴大至5-60Hz（2P）、5-100Hz（4P以上）。
    YVP系列電機的中心高、功率、安裝尺寸、絕緣等級、防護等級、安裝型式等均與Y2系列電機相同，符合國際電工委員會（IEC）標準，并可與國內外同類變頻電源裝置配套，通用性強，互換性強，運行可靠，維護方便，適用于需要無極調速的各種設備或傳動機構。
    在YVP基本系列電動機基礎上，也可制成YVP－W戶外型、YVP－F1中等防腐蝕型、YVP－T熱帶型、YVP－TH濕熱帶型、YVP－TA濕熱帶型、YVP－G高原型等氣候環境條件。

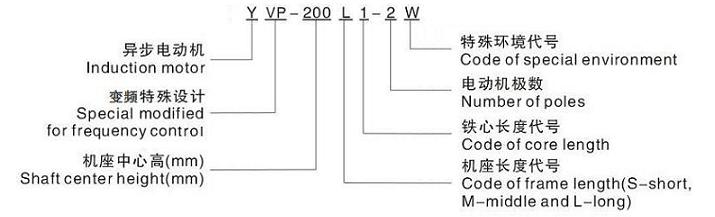

【型號代表的意義】

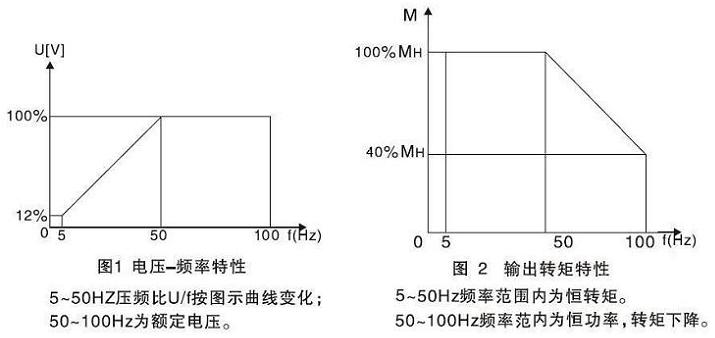

【變頻調速特性曲線】

【結構說明】
    1、電機殼體材質為鑄鐵，也可制成鋁殼。
    2、主體外殼防護等級為IP54，也可制成IP55。
    3、冷卻方式為IC411。
    4、絕緣等級為F，定子繞組溫升裕度大、壽命更長。
    5、電機采用獨立的軸流風機強迫通風，風機必須有獨立的電源供電，并確保風機轉向符合標示。
    6、電機定子繞組經改良特殊設計，并采用高強度漆包圓銅線，經真空加壓浸漆處理成為一個完整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
    7、電機轉子采用鑄鋁結構，轉子經動平衡校驗，電機運轉平穩、振動小、噪聲低。
    8、電機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片，電機損耗低、效率高。
    9、電機軸承選用人本集團電動機專用低振動、低噪聲軸承，也可按客戶要求選用進口軸承，如：SKF、FAG等。
    機座號160及以下采用雙面密封軸承，在軸伸端裝有波形彈簧墊圈，以適度壓力靠軸承，有效抑制電機運轉時產生的振動和噪聲，機座號180及以上采用內、外蓋結構，并在軸承部位采用擋圈軸向固定，有效地防止電動機轉子的軸向竄動。
    為使電機安全可靠運行，機座號180及以上軸承結構處設有注油裝置，機座號250及以上，預留有軸承溫度監測傳感器元件位置。

【技術數據】

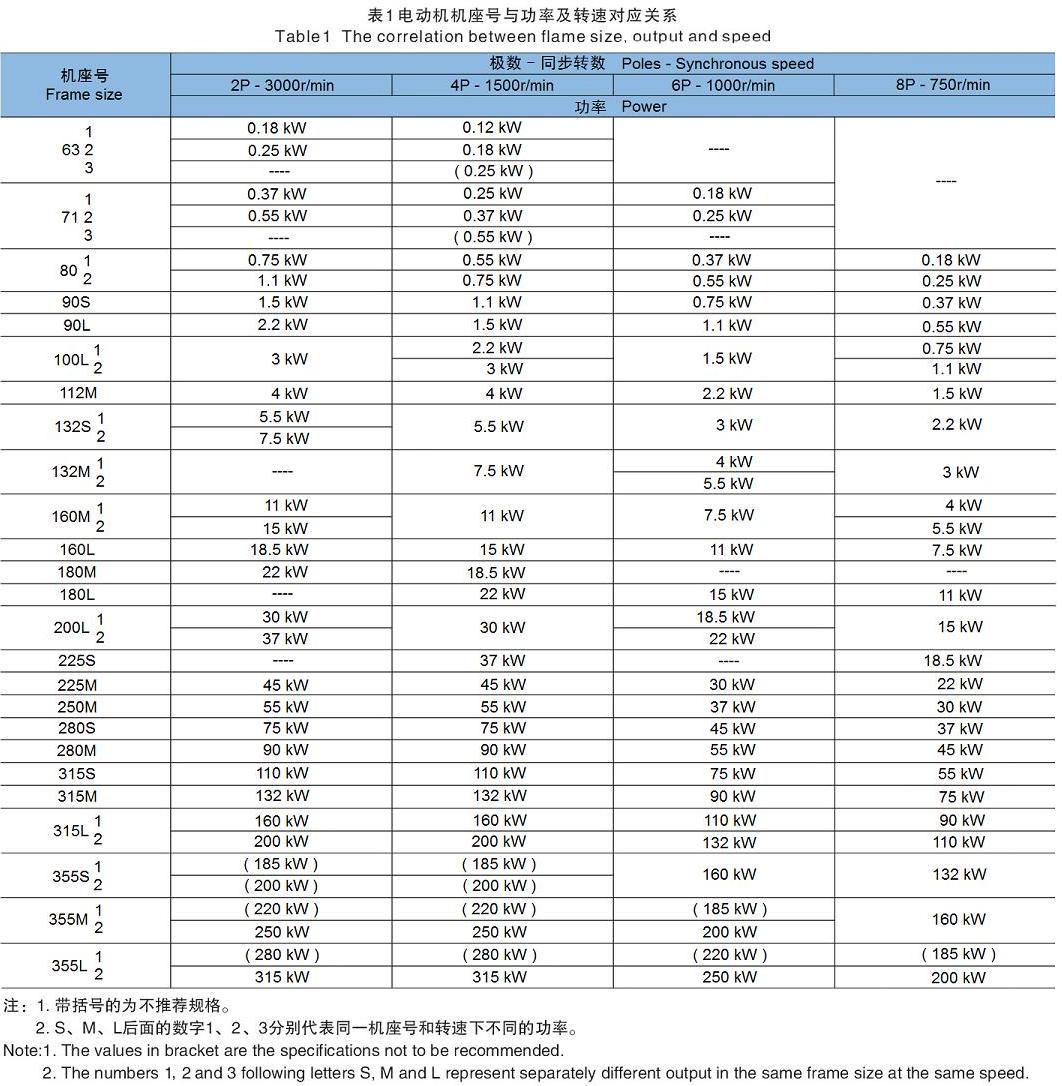

    1、電機機座號與功率及轉速對應關系
    2、電機電氣性能參數（在建中...）
    3、安裝結構型式
    4、安裝及外形尺寸
    5、額定電壓為三相380V，也可定制成其他特殊電壓：三相110V-1140V或雙電壓。
    6、額定頻率為50Hz，也可定制成60Hz。
    7、工作制：S1。
    8、變頻范圍：5-60Hz（2P）、5-100Hz（4P及以上）。
    9、其他特殊要求：可按要求增加PTC熱敏電阻、定制雙伸軸或齒輪減速機專用(工字型)等特殊尺寸。
