GBY型濃硫酸液下泵┃濃硫酸泵結構構造圖

時間：2013/2/20 來源：浙江揚子江泵業有限公司

GBY型濃硫酸液下泵┃濃硫酸泵產品簡介：

GBY型濃硫酸液下泵是根據FY液下泵的性能參數，經材料改進設計而生產的新型濃硫酸液下泵，該泵與國內傳統濃硫酸泵相比，具有獨特的特點，而且價格低廉。它是硫酸生產中干燥塔、吸收塔循環硫酸泵的佳選擇。

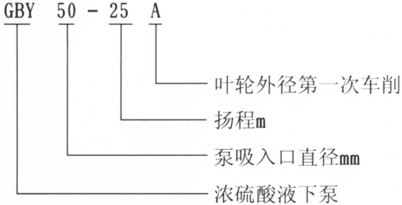

GBY型濃硫酸液下泵┃濃硫酸泵型號意義：

GBY型濃硫酸液下泵┃濃硫酸泵產品特點：

1、結構合理。
2、材料選擇專用鑄鐵、碳鋼二種，經濟實用，高效節能。
3、采用開式葉輪，供輸送含有顆粒的液體，（顆粒直徑不超過泵吸入口直徑30%為宜），運行穩定、不堵塞。

GBY型濃硫酸液下泵┃濃硫酸泵選材依據：

GBY型濃硫酸液下泵專用鋼鐵大量應用于80～100%的硫酸，溫度可達60-80℃。鋼鐵在這一濃度和溫度范圍的硫酸中，表面能產生保護性的硫酸鐵膜層。鑄鐵不適用于超過100%的發煙硫酸，可能是由于三氧化硫與鐵中所含的硅反應，使鑄鐵變脆。碳鋼不適用于100～102％的發煙硫酸，超過102%的酸則又適用，溫度限定約為60℃。稀硫酸對鋼鐵的腐蝕很大，當酸濃度為47%左右時，腐蝕率達到高值。當酸濃度大于65%時，鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中，好還是不使用鋼鐵，以用鉛或其它耐稀酸材料更為安全。
硫酸濃度：80%～98% 專用鑄鐵溫度：25～50度之內、專用碳鋼溫度：25～60度之內。

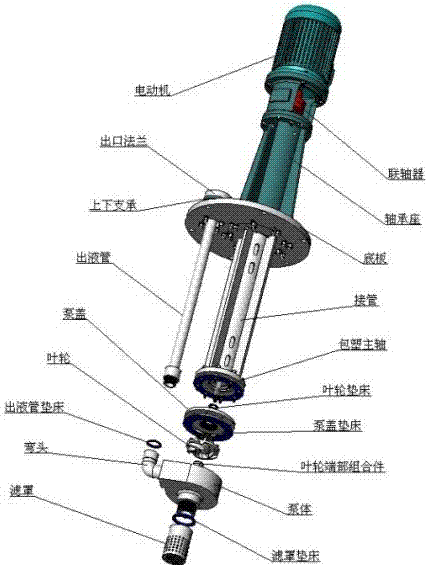

GBY型濃硫酸液下泵┃濃硫酸泵結構圖：

GBY型濃硫酸液下泵┃濃硫酸泵性能參數：

型號	出口直徑 mm	流量		揚程 m	轉速 r/min	功率(kw)		液下長度（mm)
型號	出口直徑 mm	m³/h	L/s	揚程 m	轉速 r/min	軸功率	電機功率	液下長度（mm)
GBY25-16	25	3.6	1	16	2900	0.713	2.2	500 至 3000
GBY25-16A	25	3.27	0.91	13	2900	0.713	1.5
GBY25-25	25	3.6	1	25	2900	1.16	3
GBY25-25A	25	3.27	0.91	20	2900	1.16	3
GBY25-41	25	3.6	1	41	2900	2.51	5.5
GBY25-41A	25	3.27	0.91	33	2900	2.51	4
GBY40-16	32	7.2	2	16	2900	0.78	2.2
GBY40-16A	32	6.55	1.82	13	2900	0.78	2.2
GBY40-26	32	7.2	2	26	2900	1.45	3
GBY40-26A	32	6.55	1.82	21	2900	1.45	3
GBY40-40	32	7.2	2	40	2900	2.53	5.5
GBY40-40A	32	6.55	1.82	32	2900	2.53	5.5
GBY50-16	40	14.4	4	16	2900	1.18	3
GBY50-16A	40	13.1	3.64	13	2900	1.18	3
GBY50-25	40	14.4	4	25	2900	1.96	4
GBY50-25A	40	13.1	3.64	20	2900	1.96	4
GBY50-40	40	14.4	4	40	2900	3.73	7.5
GBY50-40A	40	13.1	3.61	33	2900	3.73	7.5
GBY65-16	50	28.8	8	16	2900	2.16	5.5
GBY65-16A	50	26.2	7.28	13	2900	2.16	4
GBY65-25	50	28.8	8	25	2900	3.56	7.5
GBY65-25A	50	26.2	7.28	21	2900	3.56	7.5
GBY65-40	50	28.8	8	40	2900	6.04	15
GBY65-40A	50	26.2	7.28	33	2900	6.04	15
GBY80-15	65	54	15	15	2900	3.34	7.5
GBY80-15A	65	49.1	13.65	12	2900	3.34	7.5
GBY80-24	65	54	15	24	2900	5.43	11
GBY80-24A	65	49.1	13.65	20	2900	5.43	11
GBY80-38	65	54	15	38	2900	9.64	22
GBY80-38A	65	49.1	13.65	31	2900	9.64	18.5
GBY100-23	80	100.8	28	23	2900	9.25	18.5
GBY100-23A	80	91.8	25.5	18	2900	9.25	18.5
GBY100-37	80	100.8	28	37	2900	14.73	30
GBY100-37A	80	91.8	25.5	31	2900	14.73	30

GBY型濃硫酸液下泵┃濃硫酸泵使用注意事項：

拆卸與裝配
1、如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、更換流動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取也軸套體。
4、裝配與拆卸的次序相反，注意軸上配件的同心度。
安裝、使用、維修
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端面間隙保持1～2.5mm。
3、泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大于口徑的2.5倍。
4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、超動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。
8、經常檢查泵與電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
