2BV型水環式真空泵的安裝說明與安裝尺寸

時間：2012/12/8 來源：浙江揚子江泵業有限公司

2BV型水環式真空泵的安裝說明與安裝尺寸：

2BV型水環式真空泵及壓縮機系統由真空泵（壓縮機）、電動機、氣水分離器管路組成，如圖（二）所示。
2BV型水環式真空泵及壓縮機與氣水分離器的工作過程如下：氣體由管路經閥門進入2BV真空泵或壓縮機，然后經排氣管進入氣水分離器中，經氣水分離器排氣管排出。當作為壓縮機使用時，經壓縮機排出的氣水混合物在氣水分離器中分離后，氣體經閥門輸送到需要壓縮氣體的系統上去。2BV型水環式真空泵或壓縮機內的工作水是由氣水分離器不經冷卻排至真空泵重新使用，其余工作水由供水管補充，供水量的大小，由供水管上的閥門來調整。
氣體抽吸和壓送系統的區別僅在于氣水分離器的內部構造有所不同。抽吸氣體時，吸氣口壓力低于大氣壓，而排氣口壓力等于大氣壓，氣水分離器有溢水管；壓送氣體時，吸氣口為常壓（也可為真空狀態），排氣口壓力高于一個大氣壓，為保證輸送氣體壓力，氣水分離器的水位通過溢水開關來控制。

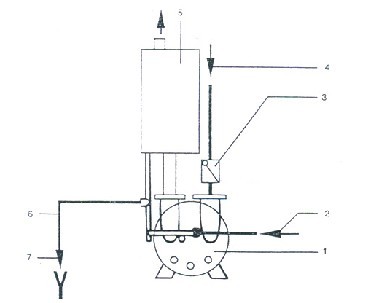

圖（二）2BV型水環式真空泵系統示意圖

圖（三）2BV-2060/2061/2070/2071水環真空泵外形尺寸

型號	A	B	B1	R	T	H4	P2	M	E	S2	d/DIN
2060	450	186	140	203	110	186	250	245.5	100	10	G1''
2061	475	186	140	223	110	186	250	286.5	100	10	G1''
2070	565	224	160	260	110	210	270	314	140	12	G11/2''
2071	590	224	190	290	110	222	300	344	140	12	G11/2''

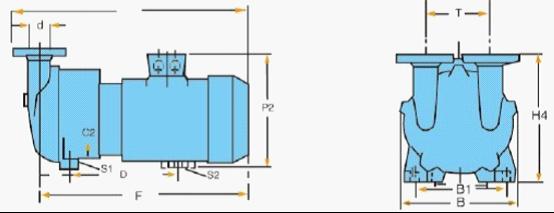

圖（四）2BV- 5110/5111/5121/5131/5161水環真空泵外形尺寸

型號	A	B	B1	B2	K	W	T	E	F	H4	P2	S1	S2	C1	C2
5110	674	325	255	190	350	180	340	93	567	361	330	12	12	15	26
5111	669	325	265	216	345	180	340	92	589	371	365	12	12	18	26
5121	772	347	265	216	430	200	382	136	681	385	365	12	12	18	26
5131	850	377	300	254	475	200	382	103	759	427	435	15	14	20	30
5161	1060	479	370	370	617.5	250	450	137.5	959.5	521	485	15	15	20	30

法蘭尺寸表：

型號	d1	d2	d3	d4	d5
5110	19	160	123	97	52
5111	19	160	123	97	52
5121	19	182	142	113	66.5
5131	19	182	142	113	66.5
5161	22	200	156	130	80

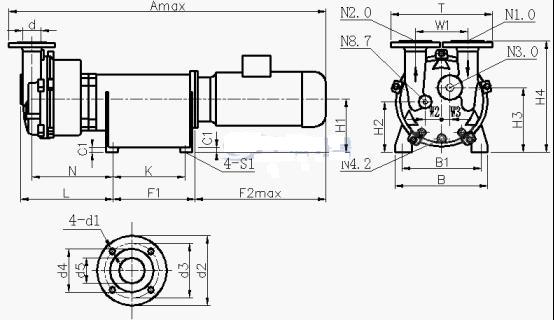

圖（五）2BV-6110/6111/6121/6161/水環真空泵外形尺寸

型號	Amax	B	B1	C1	F1	F2max	H1	H2	H3	H4	K	L	N	W1
2BV6110	1190	325	255	26	291	450	160	173	223	381	250	319	281	180
2BV6111	1237	325	279	26	360	470	180	196	242	401	320	365	327	180
2BV6121	1368	347	279	26	360	575	180	197	247	415	320	384	342	200
2BV6131	1495	377	320	26	461	585	215	234	287	467	414	405	357	200
2BV6161	1625	479	320	26	461	640	215	230	310	526	414	480	416	250
型號	W2	W3	S1	T	d1	d2	d3	d4	d5	d	N3.0	N4.2	N8.7
2BV6110	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6111	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6121	57	29	φ13	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6131	57	29	φ15	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6161	81	41	φ15	450	22	200	156	130	80	DN80	G3/4"	G3/8"	G3/8"

六、2BV型水環式真空泵的設備安裝：

　　 1、2BV型水環式真空泵的安裝：
　　 2BV型水環式真空泵和壓縮機在安裝時，安裝面必須水平，并通過底角的孔用螺栓安裝牢固。為防止在安裝時焊渣進入真空泵，在安裝時，應在吸氣管上安裝上過濾網。
　　 2、2BV型水環式真空泵氣水分離器的安裝
　　 2BV型水環式真空泵氣水分離器可直接安裝在水環真空泵的排氣口上，并用螺栓固定牢固。氣水分離器有一管路與泵相連，由此供給水環真空泵工作需水量，其余工作水由供水管供給，供水量大小由管路上的閥門調節。
　　 2BV型水環式真空泵或壓縮機的進氣管上應裝有逆止閥，以便在停車時，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。

七、2BV型水環式真空泵的啟動及停車：

1、2BV型水環式真空泵啟動
2BV型水環式真空泵長期停車的泵在開動以前，必須用手轉動數圈，以證實水環真空泵內沒有卡住或其它損壞現象。
2BV型水環式真空泵啟動按以下順序進行（參見圖五）
（1）打開排氣管閥門。
（2）啟動電動機（應注意電機的正反轉）
（3）迅速打開圖五供水管2。逐漸增加供水量，至供水量符合規定要求為止，（應注意不要干運行真空泵）。
　　
2、2BV型水環式真空泵停車
2BV型水環式真空泵停車按以下順序：
（1）（如進氣管有閥門）關閉進氣管上的閥門。
（2）關閉供水管2，并迅速關停真空泵。
（3）停車后應將泵腔內的水放掉，以免再次啟動時，會造成葉片與泵軸斷裂。

八、2BV水環式真空泵的維護：

1、2BV型水環式真空泵為避免磨損葉輪、泵體或卡住葉輪，隨氣體和工作液進入泵腔的灰塵顆粒，可通過2BV型水環式真空泵泵底部的沖洗口沖洗掉。
2、如果用硬水作工作液，須經軟化，或在一定周期內用溶液清洗泵。
3、2BV型水環式真空泵電動機常工作的軸承比周圍溫度高15℃～20℃，高不允許超過55℃～60℃，正常工作的軸承每年應裝油1-2次，每年至少清洗軸承一次，并將潤滑油全部更換。
4、2BV型水環式真空泵采用的機械密封，出現泄漏現象，應檢查機械密封的動、靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需更換新零件。

九、2BV型水環式真空泵的故障和消除方法：

2BV型水環式真空泵故障現象	2BV型水環式真空泵可能原因	2BV型水環式真空泵排除方法
2BV型水環式真空泵電機不起動；無聲音	兩根電源線斷裂	檢查接線
電機不起動；有嗡嗡聲	一根接線斷，電機轉子堵轉葉輪故障電機軸承故障	必要時排空清潔泵，修正葉輪間隙換葉輪換軸承
電機開動時，電流斷路器跳閘	繞組短路電機過載排氣壓力過高工作液過多	檢查電機繞組降低工作液流量降低排氣壓力減少工作液
消耗功率過高	產生沉淀	清潔、除掉沉淀
2BV型水環式真空泵不產生真空	無工作液系統泄漏嚴重旋轉方向錯	檢查工作液修復泄漏處更換兩根導線改變旋轉方向
2BV型水環式真空泵真空度太低	泵太小工作液流量太小工作液溫度過高（<15℃）磨蝕系統輕度泄漏密封泄漏	用大一點的泵加大工作液流量冷卻工作液，加大流量更換零件修復泄漏處檢查密封
2BV型水環式真空泵尖銳噪聲	產生氣蝕工作液流量過高	聯接氣體蝕保護件檢查工作液，降低流量
2BV型水環式真空泵泄漏	密封墊壞	檢查所有密封面
