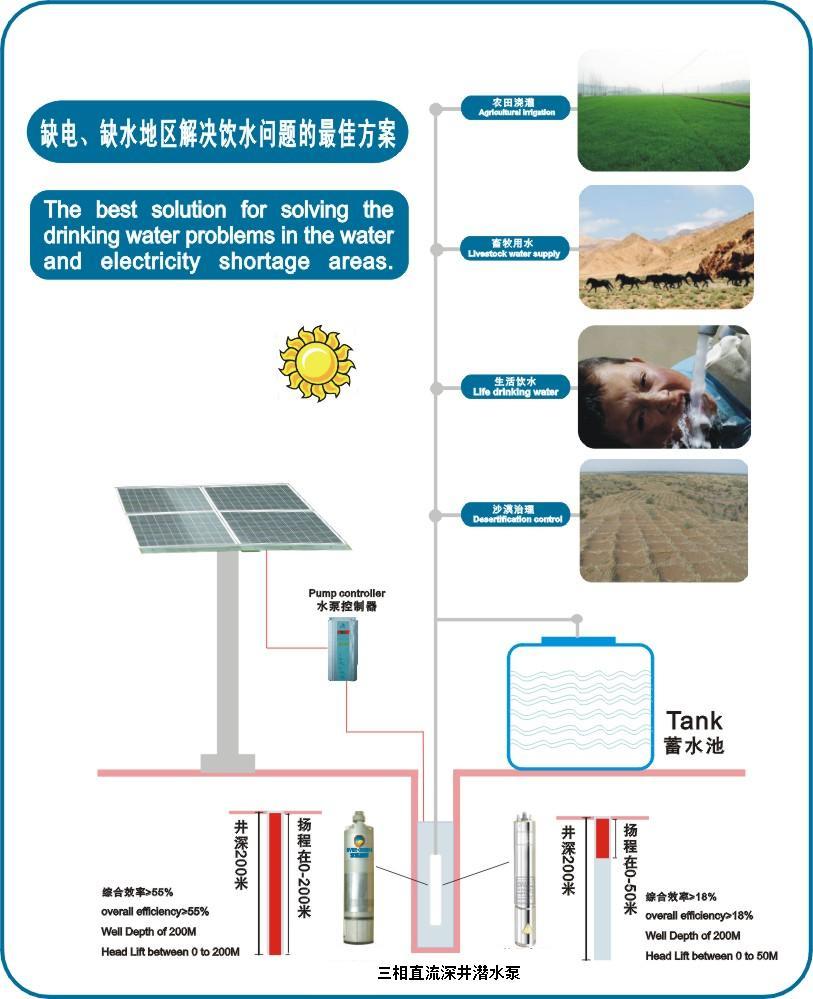

太陽能深井潛水泵工作原理圖
時間：2012/11/23 來源：浙江揚子江泵業有限公司
應用范圍
直流太陽能水泵主要用于村莊或戶用供水、牲口飲水及農場灌溉、野外宿營供水、邊遠無電地區供水、降低地下水位、增壓及各種工業用途；可以在小直徑4英寸的管道井或開口中使用， 也可以在各種湖泊、水塘和河渠等水源中取水。
產品特點
直流太陽能水泵包括太陽能電池陣列、水泵控制器和直流水泵等三個主要部分.結構合理,密封性好,噪音低,流量大.
水泵由無位置傳感器的永磁直流無刷電動機連接潛水泵（離心泵）組成，通過水泵控制器驅動。
電機結構簡單可靠、體積小、重量輕。
采用定轉子雙瓷封專利技術做絕緣防水處理，在繞組絕緣強度達到了500兆歐以上。
控制器設計功能完善，具有MPPT、過流、欠壓、防止無水運轉等多種保護。
綠色環保,太陽能直接供電,低壓直流,節能安全.

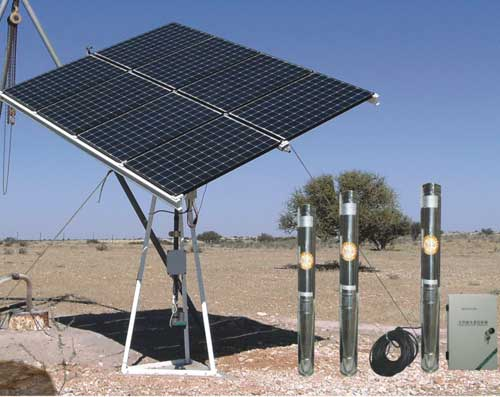

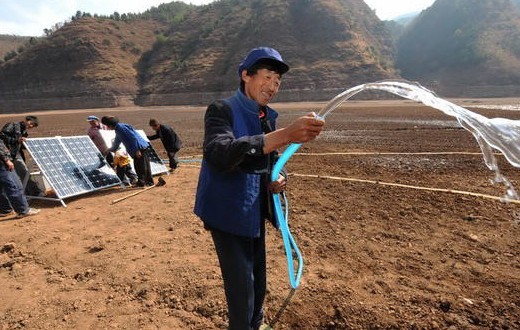

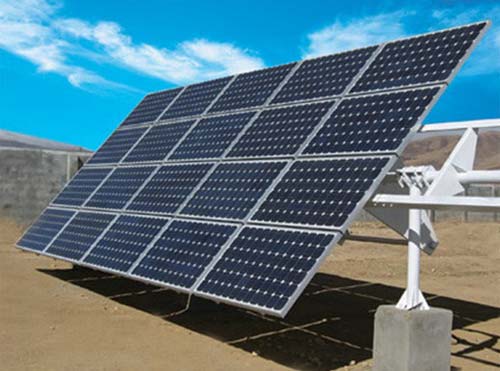

太陽能深井潛水泵是以太陽能電池板將光能轉化成電能，再配以低壓專用太陽能水泵組合而成，無需鋪設電纜線，方便實用，操作簡單。有陽光時，抽水機自動抽水，無陽光可以連續抽水。配備電源可保證連續抽水，穩定電壓下工作。適用范圍：陽光充足、偏遠無電力供應的家庭、草原牧區、工作基站生活飲用水、庭院灌溉等,陰雨天都可以連續使用。
一、產品概述： 太陽能井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，由潛水泵、潛水電機、輸水管、電纜和啟動保護裝置，太陽能電池板等組成。它適用于陽光充足、偏遠無電力地區供應地區從深井提取地下水，也可用于河流、水庫、水渠等提水工程，應用于農田灌溉及高原山區的人畜用水，特別適用于工礦業、養殖業、農業、建筑業及家庭式（或山地送水使用）。
二、主要特點：
1、電機、水泵一體，潛入水中運行，結構簡單，節能高效，安全可靠。
2、對井管、揚水管無特殊要求，鋼管井、灰管井、土井等均可使用，在壓力許可下，鋼管、膠管、塑料管等均可作揚水管使用。
3、揚程高，造型美觀、重量輕、無噪音、無污染，對安放環境適應性強，大幅節省工程造價，不影響建筑、自然景觀。
4、安裝、使用、維護方便簡單，占地面積小。
5．防沙防凍結構，入水深度20米，自動熱保護。
6．引進國外泵業公司領先的制泵技術生產的高性能耐磨型電泵，動力部份配用目前國際先進技術生產的不銹鋼潛水電機，對水質絕對無污染。選用優質不銹鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），高強度抗耐磨新型復合高分子材料葉輪和不銹鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。
|
太陽能潛水泵規格明細表 | |||||
|
型號 |
電機功率(kw |
電壓 |
直流控制器 |
流量/揚程（佳使用范圍） |
配備 電池板 功率 |
|
4DC/1.5/5 |
0.37KW |
60V |
DC/0.37 |
1t/35m 1.5t/30m 2t/25m |
0.55KW |
|
4DC/1.5/7 |
0.55KW |
60V |
DC/0.55 |
1t/48m 1.5t/43m 2/34m |
0.75KW |
|
4DC/1.5/10 |
0.75KW |
60V |
DC/0.75 |
1t/68m 1.5t/59m 2t/48m |
1.1KW |
|
4DC/1.5/14 |
1.1KW |
110V |
DC/1.1 |
1t/92m 1.5t/81m 2t/78m |
1.5KW |
|
4DC/1.5/20 |
1.5KW |
110V |
DC/1.5 |
1t/132m 1.5t/119m 2t/96m |
2.2KW |
|
4DC/1.5/27 |
2.2KW |
110V |
DC/2.2 |
1t/180m 1.5t/160m 2t/130m |
3KW |
|
4DC/1.5/40 |
3KW |
220V |
DC/3 |
1t/268m 1.5t/239 2t/191m |
4KW |
|
4DC/3/5 |
0.75KW |
60V |
DC/0.75 |
2.5t/36m 3t/35m 4t/29m |
1.1KW |
|
4DC/3/9 |
1.1KW |
110V |
DC/1.1 |
2.5t/59m 3t/58m 4t/49m |
1.5KW |
|
4DC/3/11 |
1.5KW |
110V |
DC/1.5 |
2.5t/81m 3t/75m 4t/60m |
2.2KW |
|
4DC/3/15 |
2.2KW |
110V |
DC/2.2 |
2.5t/110m 3t/103m 4t/81m |
3KW |
|
4DC/3/21 |
3KW |
220V |
DC/3 |
2.5t/152m 3t/145m 4t/115m |
4KW |
|
4DC/4/4 |
0.75KW |
60V |
DC/0.75 |
3t/28m 4t/25m 5t/21m |
1.1KW |
|
4DC/4/6 |
1.1KW |
110V |
DC/1.1 |
3t/43m 4t/41m 5t/38m |
1.5KW |
|
4DC/4/8 |
1.5KW |
110V |
DC/1.5 |
3t/58m 4t/54m 5t/49m |
2.2KW |
|
4DC/4/12 |
2.2KW |
110V |
DC/2.2 |
3t/90m 4t/84m 5t/69m |
3KW |
|
4DC/4/16 |
3KW |
220V |
DC/3 |
3t/118m 4t/107m 5t/91m |
4KW |
|
4DC/6/5 |
1.1KW |
110V |
DC/1.1 |
4t/35m 6t/30m 7t/25m |
1.5KW |
|
4DC/6/7 |
1.5KW |
110V |
DC/1.5 |
4t/48m 6t/41m 7t/38m |
2.2KW |
|
4DC/6/10 |
2.2KW |
110V |
DC/2.2 |
4t/64m 6t/58m 7t/49m |
3KW |
|
4DC/6/15 |
3KW |
220V |
DC/3 |
4t/99m 6t/88m 7t/69m |
4KW |
|
4DC/8/5 |
1.5KW |
110V |
DC/1.5 |
5t/30m 8t/26m 10t/20m |
2.2KW |
|
4DC/8/8 |
2.2KW |
110V |
DC/2.2 |
5t/45m 8t/40m 10t/32m |
3KW |
|
4DC/8/12 |
3KW |
220V |
DC/3 |
5t/69m 8t/58m 10t/45m |
4KW |
|
4DC/10/5 |
1.5KW |
110V |
DC/1.5 |
8t/25m 10t/20m 12t/14m |
2.2KW |
|
4DC/10/7 |
2.2KW |
110V |
DC/2.2 |
8t/34m 10t/27m 12t/18m |
3KW |
|
4DC/10/11 |
3KW |
220V |
DC/3 |
8t/51m 10t/40m 12t/28m |
4KW |
|
2.本品在白天陽光充足時無需配備蓄電池，如若晚上使用，則需配備蓄電池。 |
| ||||
|
3.本公司采用分體式水泵，可隨顧客需求的流量揚程配備定做相應的產品。 |
|||||
