SK、2SK及SZ型水環式真空泵材質選型
時間：2012/10/10 來源：浙江揚子江泵業有限公司
SK、2SK及SZ型水環式真空泵除了能抽吸一般性氣體外，主要優點是能抽吸可凝性氣體（如水蒸汽）。由于液環泵具有等溫壓縮的特點，所以該泵亦能抽吸易燃易爆及含腐蝕性的氣體。2YK型液環式真空泵的特點是真空度高，適用性強，當選用適當的工作介質時（有時也可以用被抽介質作為工作液），幾乎全部的工業性氣體均可被抽除。以上各種泵運行平穩，噪聲低，比水噴射泵、水蒸汽噴射泵能耗低30%，因此，液環泵在化工、輕工、食品、醫藥、造紙、電工等行業得到廣泛的應用。
本公司液水環式真空泵可提供以下選擇：
1、根據真空度的不同可選擇：
●在1.3×104~1×105 Pa(100～760 Torr) 區間長期運轉，選用單級SK型水環式真空泵。
●在5×103~1.3×104Pa(40～100Torr)區間長期運轉，選用雙級2YK型水環真空泵。
●在1×103~1.3×104Pa(8～40Torr)區間長期運轉，選用2YK型雙級油環真空泵。
2、工作介質可選擇：
●常溫水，以≤15℃為佳，一般不得高于40℃
●變壓器油或其它粘度低飽和蒸汽壓低的工業油，高適用溫度60℃。如電工行業真空干燥。
●化工液體，直接選用化工原料，要求飽和蒸汽壓低的液體，如乙醇胺等。
●除常溫水外，選用其它工作介質應配置氣液分離器、冷卻器等，泵軸動密封應采用機封。詳細性能參數見性能表。
3、軸動密封選擇：
●一般使用場合可選用盤根密封。
●要求無泄漏使用場合應選用機封。
4、過流零件材質選擇：
●除軸外，其余零件均為鑄鐵或銅合金，適用于抽吸無腐蝕性的氣體。
●304和316不銹鋼。適用于抽吸含一定腐蝕性氣體。
●工程塑料，適用于抽吸含酸性的腐蝕性氣體。
5、如需一邊抽真空一邊輸送氣體，排氣口壓強超過大氣壓時可根據以下方案選擇：
●如排氣口壓強大于0.15MPa，不得用真空泵改裝，應選用專門的雙級液環壓縮機。配套電機功率應增大，應配套專門的氣液分離器及自動排水裝置。
●如排氣口壓強高于大氣壓而低于0.15MPa時，可用真空泵改裝為液環壓縮機使用。

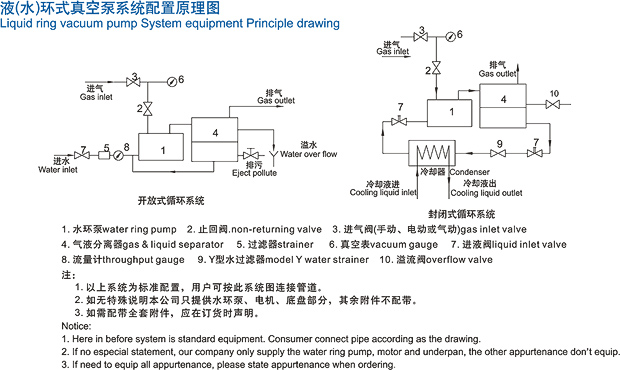

6、系統配置型式
●當排出口工作液不回用或只有部分回用，采用開放式循環系統。
●當排出口工作液必須回用不得外排時，應采用封閉式循環系統。

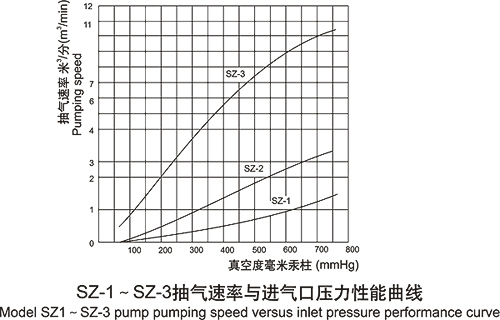

SZ型泵主要性能參數表
| 型號 | 抽氣速率 | 極限壓力 | 電機功率 | 轉速 | 供水量 | 進排氣口徑 | 重量 | |
| m3/min | Hpa | Torr | kw | r/min | L/min | mm | kg | |
| SZ-1 | 1.5 | 160 | 122 | 4 | 1450 | 10 | 70 | 140 |
| SZ-2 | 3.4 | 130 | 100 | 7.5 | 1460 | 20 | 70 | 250 |
| SZ-3 | 11.5 | 80 | 60 | 22 | 980 | 70 | 125 | 530 |
| SZB-8 | 0.84 | 150 | 110 | 3 | 1450 | 8 | 1" | 80 |

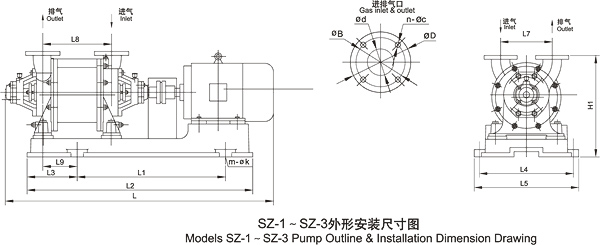

SZ-1～SZ-3外形安裝尺寸圖
| 型號 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L | H1 | H | D | d | B | n-Øc | m-Øk |
| SZ-1 | 572 | 840 | 168 | 455 | 505 | 635 | 256 | 190 | 95 | 1004 | 490 | 160 | 70 | 130 | 4-Ø14 | 4-Ø18 | |
| SZ-2 | 690 | 1050 | 233 | 455 | 505 | 670 | 256 | 320 | 150 | 1248 | 490 | 490 | 160 | 70 | 130 | 4-Ø14 | 4-Ø18 |
| SZ-3 | 1600 | 1824 | 112 | 640 | 710 | 285 | 215 | 2154 | 765 | 1017 | 235 | 125 | 210 | 8-Ø18 | 4-Ø27 |
