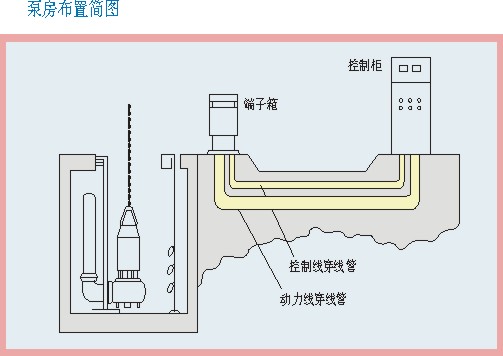

工作原理 當污水池中的液位達到檢測高位時，電極深頭即有電流通過，信號輸入到控制電路并驅動開關電路，繼電器閉合，排污泵啟動開始排污。當液位低于檢測下位時，輸入信號中斷，排污泵斷電，排污結束，也可以用手動檔直接控制。控制電路穩定，液面蕩漾不會影響輸出回路。

　　結構特性 為防止粉塵，采用密閉式控制箱設計
　　探測電極采用不銹鋼制成，延長使用壽命。
　　具有手動和自動兩種控制方式 。
　　液位控制高度可自行調節。
　　控制器上下限位可輸入與輸出兩種設置（由用戶自行選擇）
　　技術指標 環境溫度：-15℃-- +65℃；相對濕度：不大于90%
　　工作電壓：AC 220V±10% 50HZ
　　整體功耗：<15W
　　控制水泵電機容量：5-22KVA，更大功率容量時請注明
　　檢測泵池深度：1-3.5M （根據用戶實際深度制作）
　　適用場所：適用于輸煤系統中水沖洗設備配套使用及其他污水池控制。

一、產品概述：

水泵控制柜是充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。

產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。可廣泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

水泵控制柜內在質量優良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶。

二、產品特點：

1、用途廣泛：對于各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控制用泵、污水排放……都有相應的專用型號規格。控制電機功率范圍0.18～250KW。

2、品質卓越：精心國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。

3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控制形式。故障自動切換。還可為您專門設計。

三、技術參數：

1、l直接啟動控制柜

控制電機功率：0.37-15KW；
控制電壓：380V；
控制水泵臺數：1-4臺。

2、星三角啟動控制柜

控制電機功率：15-90KW；
控制電壓：380V；
控制水泵臺數：1-5臺。

3自耦減壓啟動控制柜

控制電機功率：15-160KW；
控制電壓：380V；
控制水泵臺數：1-5臺。

4、全自動變頻調速控制柜

控制電機功率：0.18-250KW；
控制電壓：380V；
控制電機臺數：1-7臺；
壓力控制精度:0.02MPa或-0.02MPa

主備泵切黃方式特征字

　　不注明為普通型，即開機前手動選擇主、備泵，主用泵發生故障停機時，備用泵自動投入運行；
　　As：定時自動切換/手動切換；
　　Ac：交替自動切換/手動切換

多泵工作模式

　　一用一備：控制I、II二臺水泵，可工作于“I主II備”或“II主I備”兩種方式。
　　二用一備：控制I、II、III三臺水泵，可工作于“I、II主III備”或“II、III主I備”或“I、III主II備”三種方式。
　　三用一備：控制I、II、III、IV四臺水泵，可工作于“I、II、III主IV備”或“II、III、IV主I備”或“I、III、IV主II備”或“I、II、IV主III備”四種方式。
　　二　　用：可獨立控制I、II二臺水泵，也可通過浮球組合聯接，組成“I用II備”或“II用I備”。當流量變化或主用泵故障時，液位達到備用泵起動控制點，備用泵自動投入。該型適用于控制二個水池液位，或用于控制變流量的給排水系統。
　　三　　用：可獨立控制I、II、III三臺水泵，也可通過浮球組合聯接，組成“I、II主III備或II、III主I備或I、III主II備”。當流量變化或主用泵故障時，液位達到備用泵起動控制點，備用泵自動投入。該型適用于控制三個水池液位，或用于控制變流量的給排水系統。
　　四　　用：可獨立控制I、II、III、IV四臺水泵，也可通過浮球組合聯接，組成“I、II、III主IV備”或“II、III、IV主I備”或“I、III、IV主II備”或“I、II、IV主III備”。當流量變化或主用泵故障時，液位達到備用泵起動控制點，備用泵自動投入。該型適用于控制四個水池掖位，或用語控制變流量的給排水系統。
　　以上幾種模式，都設有手動功能，在手動狀態下各泵均可以手動起停。

電源進線方式

　　a、單電源：一路電源進線；
　　b、雙電源：二路電源進線，可任意選擇I用II備或II用I備，當主用電源發生故障斷電時，備用電源自動投入。

多泵控制的主、備泵切換方式

　　未標注：普通型
　　開機前用手動開關選擇主用泵和備用泵。主用泵發生故障后備用泵自動投入，一般主、備泵控制均采用此方式。
　　As：定時自動切換/手動切換
　　適用于主、備泵需要定時交換的場合，使長期連續工作時間均分于主備泵。常規切換時間為4/8小時選擇型。當不需要定時自動切換時，可用開關轉為手動切換方式來選擇主、備泵。本型具有備用泵自投功能。
　　Ac：交替自動切換/手動切換
　　適用于主、備泵需要輪流交替工作的場合，每起動一次，主、備泵交換一次，在不需要交替時，也可用開關轉為手動切換方式來選擇主、備泵。本型具有備用泵自投功能。

控制類型說明

　　未標注：液位控制。使用本型配備意大利技術生產的高性能Key浮球開關，能可靠實現按液位高、低的變換自動控制給、排水泵的開停機。也可根據用戶要求配用OMRON等其它液位控制器。
　　P型：壓力控制。用外接電接點壓力表或壓力控制器，可實現按管網壓力的變化自動開泵、關泵。本型大量應用于生活給水及消防增壓系統。由于本箱也同時適用于Key浮球開關控制水泵以及用限位開關，按鈕遙控等各種方式進行控制，所以是一種“萬能接口”的電動機控制箱，應用范圍極廣。
　　T型：溫度控制。外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等。
　　S型：時間控制。本型機箱面板設有時間設定按鈕和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。
　　K型：空調水泵控制。本型是為空調水泵設計的配套產品。水泵開啟由手動或控制中心聯動操作，水泵運行時輸出一個供制冷機組開機的控制接點條件，實現必須先開泵后開空調機組的控制程序，確保安全運行。
　　X型：消防專用型。本型按國家消防規范設計。消防泵、噴淋泵的啟動可由：
　　1、機箱面板手動；
　　2、各小伙栓或壓力開關啟動；
　　3、消防中心DC24V啟動，并有輸至消防中心的泵停、泵開、泵故障的信號接點做指示用。
　　L型：潛水式排污泵專用型。根據潛水泵的特點本型除具有主回路短路、缺相、過載保護以外，還具有泵體漏水保護和電機定子繞組過熱保護及漏電保護。

起動方式的確定

　　一般電機功率15kW以下的水泵適合采用直接起動。
　　Y：起動電流小，起動轉矩小，能較頻繁的啟動，電機功率15kW-45kW的水泵適合采用Y-△降壓起動，潛水泵例外。
　　Z：起動電流小，起動轉矩較大，不能頻繁的起動，電機功率11kW以上的水泵，起動不頻繁的場合都適合采用自耦降壓起動。
