ISWB型臥式防爆離心泵結構說明
時間：2012/8/13 來源：浙江揚子江泵業有限公司
ISWB型臥式單級防爆離心泵工作條件
1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
ISWB型臥式單級防爆離心泵產品特點
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

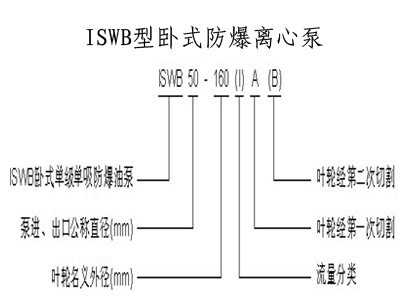

ISWB型臥式防爆離心泵型號意義:

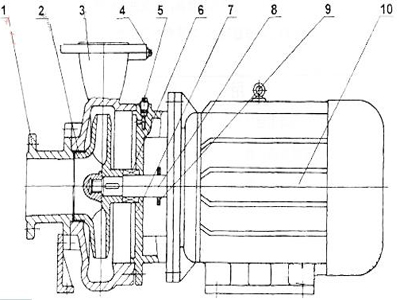

ISWB型臥式防爆離心泵結構說明

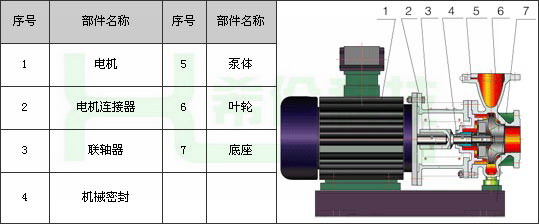

ISWB型臥式單級防爆離心泵配件說明
（1）吸入室：采用優秀水力模型設計而成。
（2）葉 輪：采用優秀水力模型設計而成，高效節能。
（3）泵 體：采用優秀水力模型設計而成。
（4）取壓塞：安裝壓力表及真空表，以監控泵的正常高效運行。
（5）放氣塞：確保泵的正常維護。
（6）機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。
（7）泵 蓋：
（8）泵 軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。
（9）擋水圈：防止因密封漏水而使電機進水。
（10）Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海名牌電機。
